SD34F-PHM 工业在线PH/ORP使用说明书

一、技术指标

二、仪表安装说明

在仪表柜或安装面板上开出一个86x86mm的安装方孔，将仪表插入安装孔，固定螺丝，如图2-1所示。

   图2-1 仪表固定方式

三、电极安装方式

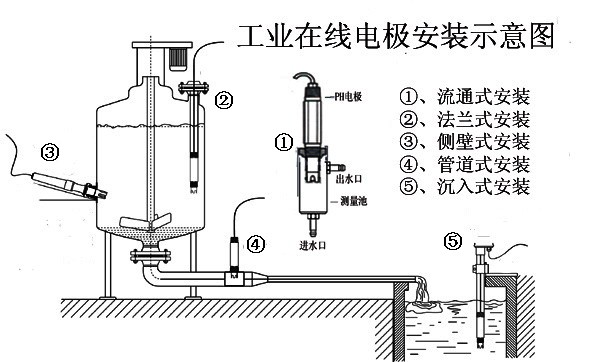

  常见安装方式示意图：

图3-1

注意事项:

1、请不要把PH电极直接投入水中，应使用电极安装支架或流通杯。（适用于沉入式安装或流通式安装）。

2、安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入PH电极中，造成PH电极电缆线短路。

3、如需接长电极的电缆线，请选用专用的电极缆线，加长时注意小心剥线和接线（切勿用普通线延长电极线，否则会造成测量错误）。

电极线结构如图3-2所示，注意接线的时候一定要剥除3号黑色导电橡胶，防止2号参比线和5号测量线短路，同时要做好接线处的密封和防水处理。

图3-2

四、接线说明

五、按键和菜单说明

5.1 按键说明

“SET”键：用于进入菜单。

“▲”键：用于数值的修改和菜单上翻

“▼”键：用于数值的修改和菜单下翻。

“▶”键：用于参数修改时数值的移动。

“ESC”键：用于返回上级菜单和退出设置菜单。

5.2 设置菜单项

在测量界面下按一下“SET”键就可以进入该设置界面，箭头所指和反白显示的是选中菜单项，选中一个菜单项，按“SET”键进入该项菜单修改参数，按“ESC”键退出设置菜单。

六、仪表设置

6.1 工作模式

     仪表支持三种类型的电极：PH玻璃电极、PH金属锑电极、ORP电极。在主菜单的“5、工作模式”菜单中可以在这三种模式中切换。

PH表示普通的PH电极模式；PHT表示PH金属锑电极模式；ORP表示ORP电极模式

6.2 PH校准

  PH校准采用两点校准法，校准前先用蒸馏水清洗电极，然后配好校准缓冲液（配置校准缓冲液切勿使用自来水，有可能无法校准或校准不准确），并准备好校准过程中清洗电极使用的蒸馏水。校准过程如下：

   1、按“SET”键进入设置菜单，选中“1、电极校准”，按“SET”进入校准菜单，提示输入第一个校准点溶液的PH值，输入PH=6.86如下图所示：

修改好数值后，按“SET”键，显示溶液PH和实测信号，如下图所示：

   2、将清洗干净的电极放入PH=6.86标准液中，轻轻搅拌几下，等待仪表第二行的实测值稳定后，按“SET”键开始标定（也可以按“ESC”键取消该点标定）。

第一点标定完成后，仪表进入第二点标定。

   3、仪表提示输入第二点标准液的PH值，输入PH=4.00（如果使用的是PH9.18的标准液则输入PH=9.18）,如下图所示：

数值修改完成后，按“SET”键，显示溶液PH和实测信号，如下图所示：

   4、将电极从标准缓冲液PH=6.86中取出，清洗干净，并用滤纸吸干，然后将电极插入标准缓冲液PH4.00（或pH9.18）中，轻轻搅拌几下，等待仪器第二行的实测值稳定。按“SET”键开始标定。（也可以按“ESC”键取消标定）

两点都标定完成后，仪表显示标定结果，如下图所示：

上图所示的标定结果表示校准的温度是25℃，电极在第一点6.86 pH标准液中的实测信号电压是6mV,在第二点4.00 pH标准液中的实测信号电压是170mV。按“ESC”键退出。

正常的玻璃电极在固定的PH值的溶液中的信号电压值如下表所示：

理论PH值与mV值对应关系 T=25℃

6.3 温度补偿

温度补偿有自动补偿和手动补偿两种模式，温度补偿仅支持PH测量，ORP模式下无温度补偿。

如果使用手动补偿，在主菜单“4、温补设置”中设置温度补偿值。

如果电极带有温度传感器，则直接将温度传感器接到仪表上，仪表将自动识别温度探头，自动测量温度值。

温度传感器是NTC10K。

6.4 高低点继电器输出设置

仪表带有高点控制和低点控制两路继电器用于PH或者ORP的控制。仪表所带的继电器是无源干接点，需要外部串接电源。继电器控制带有回差功能，如不需要回差功能，可将回差值设为0。

高点继电器的控制逻辑是：当测量值大于高点控制值时，继电器闭合，当测量值小于高点控制值减去回差值时，继电器断开。

低点继电器的控制逻辑是：当测量值小于低点控制值时，继电器闭合，当测量值大于低点控制值加上回差时，继电器断开。

高点继电器设置在主菜单“2、高点控制”中设置，设置界面如下图所示：

低点继电器设置在主菜单“3、低点控制”中设置，设置界面如下图所示：

应用举例：

1、加酸控制，要求当PH值大于8.00时闭合继电器加酸调节，当PH值降低到5.00时停止加酸。

使用高点继电器，高点控制值设为8.00，回差值8.00-5.00 = 3.00

2、加碱控制，要求当PH值小于5.00时闭合继电器加碱调节，当PH值大于8.00时停止加碱。

使用低点继电器，低点控制值设为5.00，回差值8.00-5.00=3.00

注意：仪表内部继电器为小功率继电器，如果需要控制大电流高电压的设备，请外加中间继电器或交流接触器。

6.5通讯传输

仪表可以提供两种远传信号，4-20ma的模拟信号和RS485数字信号。出厂默认是一路4-20ma的模拟信号，第二路4-20mA信号和RS485接口需要选配。

4-20ma变送对应值可任意设置，在主菜单“6、变送设置”中可以设置变送对应值。

RS485采用MODBUS RTU通讯协议，半双工主从应答方式进行通讯。使用前请设置好通讯地址，确认相关的通讯参数。

6.6测量修正

该项参数用于修正测量值。该项参数值直接加到测量值上。

七、模拟测试

为方便技术人员在调试阶段进行整体的测试，仪表提供了专门的模拟测试功能。模拟测试和正常测量的唯一区别在于：正常测量时测量值来自于传感器，模拟测试时测量值是手动设置的。设置测量值时，所有的仪表上的单元（继电器、信号输出等）都会像正常测量时一样动作。

主菜单选中“9、模拟测试”，按“SET”进入模拟测试界面如下图所示：

通过修改参数，模拟传感器的信号，测试仪表的信号输出和继电器控制功能。

八、恢复出厂设置

如果仪表上的参数调乱了，可以恢复出厂设置。具体操作是选中主菜单“调试工具”，按“SET”进入菜单，输入密码“0132”，按“SET”进行恢复，恢复完成后，仪表自动返回主菜单。

九、注意事项

     1、第一次使用或长期停用的电极，使用前请在3mol/L KCL溶液中浸泡24小时以上。并配合仪表校准。

2、测量时，应先在蒸馏水中（或去离子水）洗净，并用滤纸吸干水分，防止杂质带进被测液

3、检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。
4、应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。
5、使用时间较长的电极，它的玻璃膜可能变成本透明或附有沉积物，此时可    用盐酸洗涤，并用水冲洗。

    6、电极需要经常清洗，并配合仪表校准。

7、校准时，请将仪表先通电预热半小时到一小时。

8、在保养良好的情况下，电极一般可以使用一年左右，请注意及时更换。

9、仪表内的继电器为小电流继电器，如需控制大电流设备，请外加更大电流的控制设备。

10、延长电极线需使用专用的低阻屏蔽线，不能用普通的屏蔽线，否则会造成无法测量，一般不建议用户自行延长。

十、电极保养

电极需要定期清洗和校正，以保证测量的精确和稳定。

PH电极清洗杂质主要有以下几种清洗情况：

一般情况下ORP电极无需校准，直接使用即可。如果你对ORP的测量结果有怀疑时,可以配置标准液来判断ORP电极和仪器的好坏。

ORP电极（铂或金），表面是光亮的，铂或金的表面受污染会导致测量不准和响应慢。此时请尝试清洗，清洗方法如下：

(1) 对无机物污染，可将电极浸入0.1mol/L稀盐酸中30分钟，用纯水清洁，再浸入电极浸泡液中6小时后使用。

(2) 对有机油污和油膜污染，可用洗涤剂清洗铂或金表面后用纯水清洗，再浸入电极浸泡液中6个小时后使用。

(3)铂金表面污染严重表面形成氧化膜，可用牙膏对铂或金表面进行抛光，然后用纯水清洗，再浸入电极浸泡液中6小时后使用。

十一、出错解答

1、仪表不能校准？

答：标准溶液配制不正确或者电极损坏。

2、电极反应较慢？

答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗。冬天慢属正常现象。

3、无控制信号输出？

答：检查屏幕是否处在正常模式。在设置界面下，控制信号输出不改变，且不响应rs485通信。

4、感觉测量值不准？

答：将电极取出按说明书清洗并校正，如在校正过程中无法校正，请尝试更换电极。

5、数值跳动不稳？

答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或做好屏蔽措施。
