MIK-DO530在线溶解氧检测方法原理使用说明书

MIK-DO530在线溶解氧测定仪原理,溶解氧测定测量检测方法,溶解氧对照表,在线溶解氧分析仪,溶解氧的测定结果分析,溶解氧仪器使用说明

MIK-DO530在线溶解氧测试仪

Dissolved Oxygen Controller

使用说明书

Instruction Manual

注意事项

l 使用时请遵守本说明书之操作规程及注意事项。

l 在使用过程中若发现仪器工作异常或损坏请联系经销商,切勿自行修理。

l 为使测量更精确，仪器须经常配合电极进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。

l 执行标定工作之前请将仪器通电预热三十分钟。

l 因产品更新换代，本说明书如有变动恕不另行通知。

1.产品配置

请确认您所购买的检测仪，包装盒是否完整，如有包装损坏或是有任何配件短缺的情形，请您尽快与经销商联系，配置如下。

标准配置

◇ 仪表一台

◇ 电极一支,备用膜头一个，备用电解液一瓶

◇ 紧固锁紧条两根

◇ 用户使用说明书一本

可选附件

◇ 电极安装支架

◇ 电极流通杯

2.产品简介

在线溶氧仪是我公司引进国外技术生产的一款在线智能溶解氧检测仪，采用进口元器件和溶氧膜头，基于最新的极谱分析技术，及先进的生产工艺和表贴技术。运用这一系列先进的分析技术，确保仪器长期工作稳定可靠和准确性。具有中文菜单式操作、485通讯等功能。可广泛应用于化工化肥、冶金、环保水处理工程、制药、生化、食品、养殖和自来水等溶液中溶解氧值的连续监测。

主要特点：

◇大屏幕点阵液晶显示、中文菜单操作。

◇多参数同时显示：溶氧值、温度、输出电流、报警点等同时显示，直观易读，并有量程超限提示。

◇屏幕显示报警状态并能同时伴有开关ON信号输出。

◇自动温度补偿功能：自动0～60℃。

◇通讯功能（选配）：具有RS-485通讯接口（MODBUS协议部分兼容），4～20 mA电流输出对应的DO值可以任意设定。

◇迟滞量任意设定功能，避免开关继电器频繁动作。

◇看门狗功能：确保仪表不会死机。

◇核心器件均来自国外著名品牌。

◇可恢复出厂设置。掉电保护＞10年。

3.技术指标

1． 测量范围：0 ～ 20.00 mg/L，量程自动切换；0~60℃

2． 分 辨 率：.0 1mg/L,0.1℃

3． 精    度： mg/L:±0.5%FS，±0.3℃

4． 自动温度补偿：0~60℃

5． 控制接口：两组常开继电器接点，分为高点、低点报警信号光电隔离输出。

6． 信号隔离输出：光电耦合器隔离保护4～20mA信号输出

7． 继 电 器：继电器滞后量任意设定，继电器负载  3A  220VAC

8． 工作条件：环境温度为0~60℃,相对湿度≤90%

9． 输出负载：负载＜300Ω（4-20mA）

10． 工作电压：220VAC±10%、50/60Hz

11． 尺    寸：96×96×115 mm

12． 开孔尺寸：91×91mm

13． 重    量：0.9Kg

4.仪表安装

4.1.主机安装

1.在仪表柜或安装面板上开出一个矩形切口。

2.将仪表插入仪表柜，并紧固锁紧条。

4.2.电极安装

请不要把电极直接投入水中，应使用电极安装支架或流通杯。安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入DO电极中，造成DO电极电缆线短路。

安装方式示意图

5.仪表面板及接线说明

前面板按键

后面板接线说明

注：如需要RS-232通讯，请选择合适的RS-485转RS-232配备器。本仪表RS-485接口部分兼容MODBUS协议，详情请咨询厂家或经销商。

6.仪表功能设置

6.1主界面显示：

注：主界面通过“ ESC ”可切换到浏览界面，无需进入“菜单设置”界面便可浏览设置参数。

6.2浏览界面显示：

注：浏览界面通过“ 向下”可以轮询查看参数状态，通过“ESC”可以切换回主界面。

6.3主菜单界面显示：

在主显示界面下，按“ OK ”键进入用户登陆界面，输入密码后进入“设置菜单”界面，该界面的菜单说明如下表：

6.3.1控制参数界面：

注：通过“向下”可以选择进入“高报设置”或者“低报设置”参数界面，按“ OK”进入。

6.3.2变送参数界面：

6.3.3密码更改界面：

注：首先输入旧密码，如果输入正确则可以进入输入“新密码”界面，密码更改后按“OK”保存。

6.3.4背光设置界面：

注：首先选择背光“常亮”还是“延时”，如果选择“延时”则要输入“延时时间”。

6.3.5报警声讯界面：

注：选择报警时声音“开启”或者“关闭”，选择后按“ OK”保存。

6.3.6 DO电极校准界面：

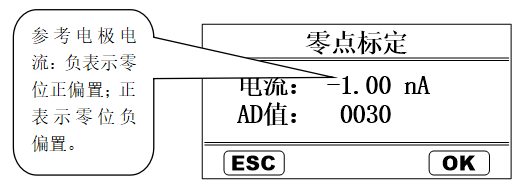

无氧水制备：用5%的无水亚硫酸钠（Na₂SO₃）加入250ml的蒸馏水中配制成饱和溶液,即可视为无氧水,默认此时水中的氧气含量为0mg/L。按ENTER键，进入零点标定菜单，如下所示。（注：通常出厂已标定零点，直接斜率标定）

将溶氧电极用蒸馏水冲洗干净，放入无氧水溶液中，稍置片刻，等DO后的数字显示稳定，按ENTER键，确认存储。

选择斜率标定，进入斜率标定菜单，如下所示。

将溶氧电极用蒸馏水冲洗干净，静置在空气中，等DO后的数字显示稳定。按ENTER键确认。斜率标定完成。如仪器测量不准需进行斜率标定。

把标定后值和当前温度下溶氧标量值对比，如满足精度按ENTER退出，进入设置菜单。

6.3.6.1出厂默认值：

6.3.6.2继电器报警：

7.温补设置

仪表为自动温度补偿方式。没有温补时，显示为0.0℃。

8.空气中溶氧度对照表

9.电极使用保养

本公司研发的溶氧电极应用极谱式原理,采用高性能透氧膜, 响应时间短，测量准确，性能稳定，维护方便。

溶氧电极电维护请注意以下几点：

（1）电极应定期清洗，拆装及清洗电极时不能弄破透氧膜，不能用滤纸擦电极上的透氧膜，以免损坏透氧膜。

（2） 必须保持电缆连接头清洁，不能受潮或进水。

（3） 仪器显示值与实际值相差很大或不能测定低含量的氧时，

可能氧电极内的电解液干涸，需重新灌注入电解液，一般情况下更换或添加电解液的维护工作每6个月进行一次；渗透膜破裂时需要更换备用膜头。每次更换或添加电解液或更换备用膜头后，电极需重新极化和标定。具体步骤如下：

倒放电极，拧开电极下部的黑色部分电极护罩，取下膜头，倒掉空腔内的旧液，灌入原配的电解液，不要太满，让多余的电解液排掉。旋紧并保证膜能贴紧电极芯的头部即可。更换好电解液后，应重新进行极化和标定。

（4）电极极化：电极连接到仪器上后，连续通电0.5小时以上，即为极化，电极极化后才能进行标定。

（5）当现场较长时间断水或仪表较长时间不使用时，应及时取出电极，并清洗干净套上保护帽。

（6）如果电极失效需更换电极。
