一》产品概述
SD34F系列SS检测仪表是一种用于测试和控制溶液浊度仪的精密仪表。测量浊度仪的关键元器件-----SS检测仪传感器：1.采用原装进口光电感应器件，能保证SS测量的准确、稳定 可靠。2.传感器使用抗磨损的蓝宝石玻璃，可以在较为恶劣的环境中使用而不被磨损。3.由于传感器采用世界上独特的180°透射光测量法，使得传感器适抗干扰能力强。
.png "SD34F-MLSSJY浊度悬浮物使用说明书")
一．具有稳定的4-20mA电流输出，电流输出对应的SS值可任意程序设定。有两组ON/OFF输出，高低点报警输出及迟滞量可任意设定，高低报警不但具有输出功能而且可在显示屏上直观的显示出来。485信号输出给用户带来了更多的方便选择。
二．屏幕对比度可调整。
三．二次表全中文显示,界面美观：采用高分辨率的液晶显示模块,所有的数据、状态和操作提示都是英文显示。
简单的菜单结构,文本式的人表对话： 与传统的仪表相比,功能增加了很多,但由于采用了分门别类的菜单结构,使用起来更清晰、方便。
多参数同时显示：在一屏上同时显示SS、输出电流、高低点报警设置值
四．状态显示：仪表可以把实际测量值与用户设定的报警值进行比较，当测量值不在用户设定的范围内时，仪表显示屏对应高低点会闪烁提示超出范围。
二》工作原理
采用原装进口光电感应器件，能保证SS测量的准确、稳定 可靠。传感器使用抗磨损的蓝宝石玻璃，可以在较为恶劣的环境中使用而不被磨损。由于传感器采用世界上独特的180°透射光测量法，使得传感器适抗干扰能力强。
三》主要参数
1、液晶显示，英文菜单式操作；
2、量程：0.0～50MG/L 0-300MG/L 0-1000MG/L
3、分辨率：0.01 MG/L
4、精确度：1%±1Digit；
5、校正模式：两点校正；
6、模拟输出：隔离式4～20mA输出可程序设定；
7、清洗维护：可设定清洗时间和次数；
8、工作温度：-20～50℃；
9、电源：220VAC±10%,50/60Hz；
10、防护等级：IP65；
11、仪表尺寸：210×220 mm ×120mm；
12、重 量：二次表：1.1Kg；
13、报警继电器：AC220V ，3A ；
14、RS485通讯接口
》配套清单
用户开箱时,请按装箱单核对仪器的数量、规格及附件，若数量不对或型号不符，请与厂家或销售商联系。
1、二次表 1 台
2、SS电极 1 支
（注：电极属于易耗品，不在保证范围内，本公司将保证电极交付使用时的品质。另电极线为特殊专用线，请勿剪、接。若因剪、接造成仪表无法标定等其他问题，生产厂家概不负责。）
3、使用说明书 1 本
四》电极安装使用说明
感谢你使用本公司SS检测仪，使用前请认真阅读本说明以确保正确安全的使用。SS检测仪所配电极传感器光感元器件为原装正品进口件，各个环节都经过了严格的质量检验，本公司将保证电极交付使用时的品质，任何使用不当等造成的电极损坏生产厂家不予保修。另电极线为特殊专用线，请勿剪、接。若因剪、接造成仪表无法标定等其他问题，生产厂家概不负责。
4.1 开箱
由二次表和传感器两部分组成。用户开箱时,请按装箱单核对仪器的数量、规格及附件，若数量不对或型号不符，请与厂家或销售商联系。
4.2 电极的安装
4.2.1传感器安装位置要求
a、传感器要求安装在室内或阳光照射不到的地方，因为阳光中的强红外线会严重影响传感器测量结果。
沉入式安装时，由于传感器中发出的红外线会在墙壁和池底发生反射，影响测量结果，因此要求传感器安装在离墙壁和地面20cm的距离之外，具体如下图
4.2.2传感器安装
●沉入式安装

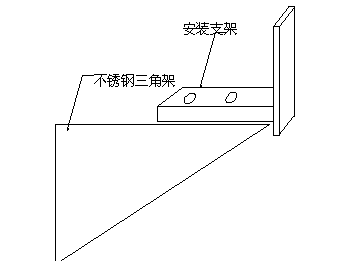

a、将安装支架固定在不锈钢三角架上
b、在墙壁上安装铁三角架（如下图）
C、将传感器与安装导管及防水水堵头相连,将活动安装卡件放入安装支架卡座上即可（如下图）
●流通式安装
流通式安装要注意，进水位置在低位，出水位置在高位（如下图）
4.3 电极的存放
当电极长时间不用时按以下方式存放：切断电极电源、清洗干净存放在不直接接触阳光的地方。
4.4 仪器的接线
传感器电缆线共有三根线（白色和黑色、红色或棕色、蓝色），接线时将传感器电缆线穿过仪表二次表后面的束线接头按线色与仪表接线柱标注的字母一一对应的原则接线依次为白色线和黑色线接REF或黄色，棕色线或红色线接+12V或棕色，蓝色线接INPUT或蓝色。注意电缆线应远离电源线，以防止信号干扰。电极线为特殊专用线，请勿剪、接。若因剪、接造成仪表无法标定等其他问题，生产厂家概不负责。
松开仪表面板四个角的四颗固定螺丝，仪表内部接线排座清晰可见，如下图，请按顺序接线不要接错。接线时请断开电源。
从左至右依次为：传感器黑线和白线、传感器棕色线或红色线、传感器蓝色线；
4-20mA-、4-20mA+、 485B、485A、清洗公共端、清洗常开端、低报警公用端、低报警常开、高报警公用端、高报警常开； 电源零线、电源火线
注:电源线特别注意不要接错。
五》仪表的操作
面 板 说 明
浊度仪面板按键分布如上图，各按键功能分布如下，请用户按说明书要求操作。
“ESC” 为退出键
“MENU” 为菜单键
“DOWN” 为数字修改时的移位键
“UP” 为数字修改键
“ENTER”为光标移位、存储确认键
测量显示主界面说明
六》菜单及功能
6.1 ALARM高低点以及迟滞量设置
要想进入参数菜单，在主界面下，按“MENU”键，进入菜单界面，按DOWN键或者UP键移动黑色光标选择对应的子菜单，参数子菜单界面如下：
在参数子菜单界面，选择ALARM菜单，按“ENTER”键，进入报警上下限设置，
进入菜单按“ENTER”键可以上下移动光标选择高、低点和迟滞量设置。
比如选择高点，按“DOWN”键移动数据位到你要修改的数值的位置然后按UP键修改数值，若要保存修改值，按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok）即表示修改有效。
高点继电器 将在实际测量值高于高报警设置值HIGH 值时动作，实际测量值再下降到低于（HIGH 值-DELAY值）时释放；
低点继电器 将在实际测量值低于低报警设置值LOW值时动作，实际测量值再上升到高于（LOW值 +DELAY值）时释放。有益于延长继电器或交流接触器的使用寿命。
所以用户必须根据实际情况设置高、低点和迟滞量。
6.2 Pulse清洗设置
按“MENU”键进入到菜单，按“UP”键光标移到PULSE，再按确认键进入到WASH PULSE SET，按“DOWN”键或“UP”键修改数值，若要保存修改值，按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok）即表示修改有效。
6.3 Iout电流输出设置
按“MENU”键进入菜单设置，按“UP”键光标移到I OUT，再按“ENTER”键移动光标到要设置的项，按“DOWN”键移到要修改的数据位，然后按“UP”键修改数值，若要保存修改值，按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok）即表示修改有效。
如果要修改其他项，可短按“ENTER”键移动光标至该选项即可。
对应关系如下：
4～20mA输出方式：I=4mA+{（D-DL）/ （DH-DL）}*16mA
其中： I—输出的电流值 D—当前测得的浊度（污泥浓度）值 DH—用户设定的20mA电流对应的浊度（污泥浓度）值，即输出上限 DL—用户设定的4mA电流对应的浊度（污泥浓度）值，即输出下限
6.4 Sensr传感器标定
按MENU键进入到菜单，按DOWN键光标移到SENSR，再按确认键进入到SENSOR ADJ，进入这个菜单时，光标锁定最上面一行的在S1P或S2P上，按UP键选择两点标定
S2P：然后按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok），这时候就进入到两点标定状态；按“ENTER”键移动光标到
1Point 10：进行第一点标定，将电极放入测量值接近零的标液中，待数值稳定，输入已知的数值，按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok），这时第一点标定完成（零点标定）；再按“ENTER”键移动光标到
2Point 15000 ：进行第二点标定，将电极放入测量值为已知数值的另外一种标液中，待数值稳定，输入已知的数值，按住“ENTER”键不放直到屏幕出现保存
SS检测仪提示（parameter save ok）， 这时第二点标定完成（斜率标定）。
6.5 Addr通讯设定
按MENU键进入到菜单，按DOWN键光标移到ADDR，再按确认键进入到485 ADDRESS SET，按down键移动光标到你要修改的数值的位置然后按UP键修改数值，若要保存修改值，按住“ENTER”键不放直到屏幕出现保存提示（parameter save ok）即表示修改有效。
6.6 Disp测量范围单位设置(出厂前已设置，用户请勿修改）
此菜单一般为生产厂家使用，用户尽量不要进入此菜单以免造成错误设置。
6.7 FAC恢复出厂值设置(出厂前已设置，用户请勿修改）
此菜单一般为生产厂家使用，用户尽量不要进入此菜单以免造成错误设置。
仪器出厂时已经经过严格的校准，用户一般情况不需要自行校准，以免影响测量精度。如遇到特殊情况，不校准测量误差较大时，可与生产厂家联系在技术人员指导下进行。
七》实用案例
1.监视工厂排放水
在排放至河流的最终阶段测定浊度仪，以确认从工厂的排放水是否处理恰当，是否可排放到河流中。
2.监视沉淀槽上方水SS
工厂内排水经过药剂处理后被运送到沉淀槽。通过检测该沉淀槽上方的水SS，判断药剂处理是否合格。
3.监视原水
根据工厂排水的原水SS，调节药剂添加量。
