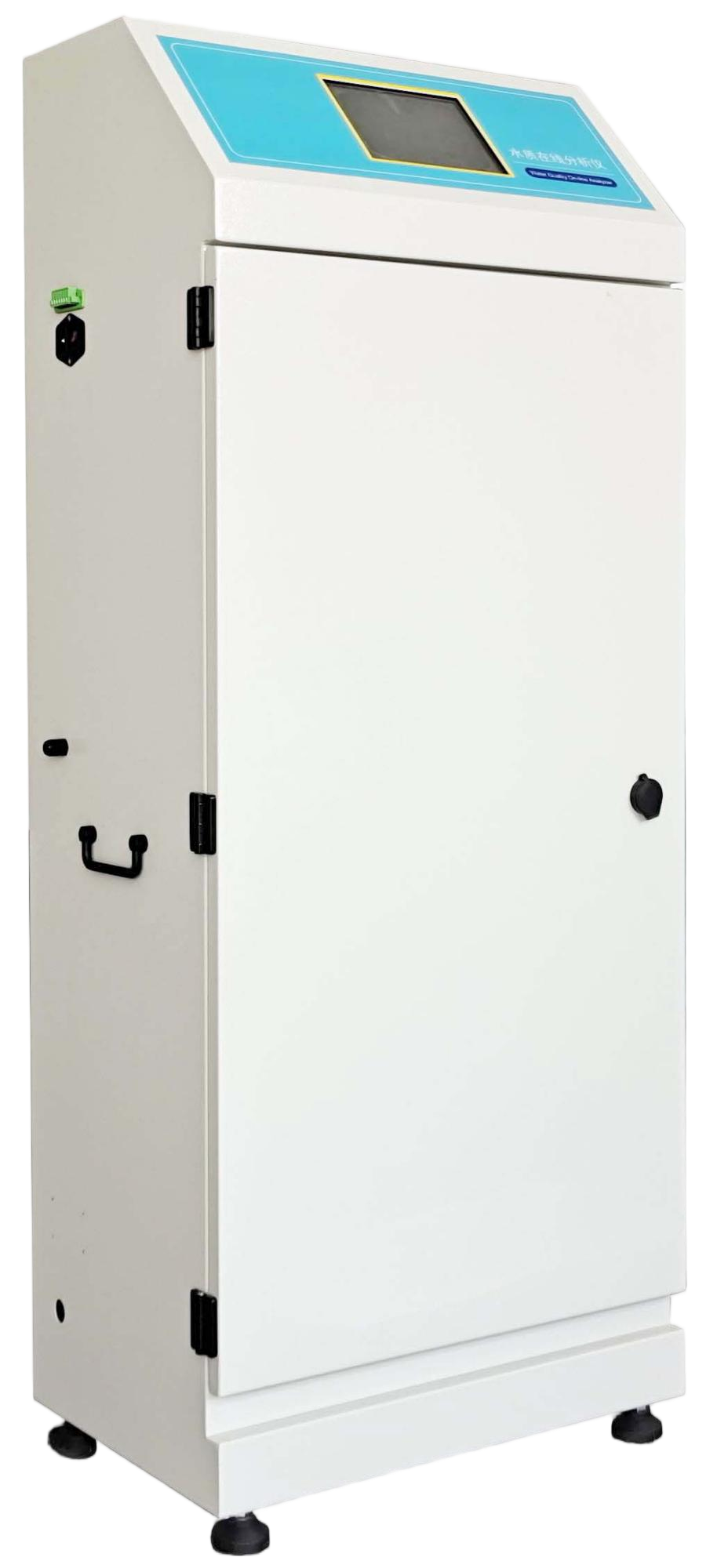

SD34F铜绿假单胞菌在线分析仪技术参数
文档版本：V1.0
编制日期：2024年6月
适用型号：SD34F-PMA
文档摘要
本文档为铜绿假单胞菌在线分析仪产品技术说明书，系统阐述了该产品的技术规格、工作原理、功能特性、安装使用、维护保养及应用场景。
1. 技术参数：测量范围1个/100ml~1×10⁹个/100ml，重复性5%，分辨率1%，测量时间小于12小时（浓度特别小可能达16小时）。电源AC 220V±10%，50Hz±5%，功率不大于200W。输出信号4~20 mA（标配），RS-232、RS-485（选配）。工作温度0~40°C。整机尺寸500×1650×310 mm。
2. 工作原理：采用酶底物法，酶与细菌培养反应后光信号变化成正比，反映出样品中铜绿假单胞菌的数量。水样铜绿假单胞菌的数量可以通过溶液光强变弱的程度与无毒对照空白实验的比较来表示。
3. 功能特性：全自动控制，用户可编程检测参数；自动进行质控和校准；大屏幕彩色液晶触摸屏；1年以上数据存储；自动循环检测模式；断电后自动恢复工作状态；测量前后自动进行清洗消毒。
4. 安装方式：立式落地安装，整机尺寸500×1650×310 mm。
5. 试剂消耗：试剂消耗量小，每周维护一次，只需要更换试剂，一次性耗材成本低。
6. 维护保养：自动完成样本和试剂的分注、混匀和清洗，避免交叉污染。每周维护一次，只需要更换试剂。
7. 应用范围：适用于饮用水水源安全、应急评估及多细菌的测定，能对水污染进行预警，同时可预警一般性水体污染以及食物中毒。
1. 产品概述
1.1 文档说明
本文档为铜绿假单胞菌在线分析仪产品技术说明书，旨在为产品的技术性能、工作原理、安装使用及维护保养提供全面的技术参考。文档内容基于产品实际技术规格编制，适用于选型设计、系统集成及现场运维等环节的技术人员参考使用。
文档中涉及的技术参数和功能描述均以产品实际配置为准，选配功能已在文中标注说明。
1.2 产品简介
本产品是一款基于酶底物法的铜绿假单胞菌在线分析检测仪，采用酶与细菌培养反应后光信号变化成正比的原理，反映出样品中铜绿假单胞菌的数量。
系统适用于饮用水水源安全、应急评估及多细菌的测定，能对水污染进行预警，同时可预警一般性水体污染以及食物中毒。由于铜绿假单胞菌测试可以在5~30分钟内完成，因而能对水质变化进行快速反应。
2. 技术参数
2.1 基本测量参数
参数项 | 规格说明 |
测量方法 | 酶底物法 |
测量范围 | 1 个/100ml ~ 1×10⁹ 个/100ml |
重复性 | 5% |
分辨率 | 1% |
测量时间 | 小于 12 小时（浓度特别小可能达 16 小时） |
测量间隔 | 连续或者任意选择，可设置 |
清洗维护 | 测量前后自动进行清洗消毒 |
校准方式 | 定时自动校准 |
检出限 | 1 个/100ml |
响应时间 | 与细菌培养时间相关，最短检测时间5分钟 |
2.2 电气与通信参数
参数项 | 规格说明 |
电源要求 | AC 220V ± 10%，50 Hz ± 5% |
额定功率 | 不大于 200 W |
模拟输出信号 | 4 ~ 20 mA（标配） |
数字通讯接口 | RS-232、RS-485（选配） |
2.3 工作环境条件
参数项 | 规格说明 |
工作环境温度 | 0 ~ 40 °C |
外界环境要求 | 无显著震动及电磁干扰，避免阳光直射 |
安装位置要求 | 室内，干燥、通风良好 |
2.4 机械与安装参数
参数项 | 规格说明 |
整机外形尺寸 | 500 × 1650 × 310 mm（宽×高×深） |
安装方式 | 立式落地安装 |
显示方式 | 大屏幕彩色液晶触摸屏 |
数据存储 | 1 年以上 |
3. 系统组成与工作原理
3.1 系统组成
本产品由以下主要部件构成：
1. 分析仪主机：包含光学检测系统、反应系统、注射泵、试剂系统、大屏幕彩色液晶触摸屏及电源模块。
2. 培养系统：用于细菌的培养和反应。
3. 试剂系统：包含酶底物试剂及配套化学试剂。
3.2 测量原理
本产品采用酶底物法进行铜绿假单胞菌的测定。
测量原理如下：
1. 酶与细菌培养反应后光信号变化成正比，反映出样品中铜绿假单胞菌的数量。
2. 水样铜绿假单胞菌的数量可以通过溶液光强变弱的程度与无毒对照空白实验的比较来表示。
3. 由于铜绿假单胞菌测试可以在5~30分钟内完成，因而能对水质变化进行快速反应。
4. 功能特性
4.1 自动化运行功能
产品具备全自动控制能力，可实现以下功能：
1. 全自动控制，用户可编程检测参数，适应不同应用场合。
2. 对可疑样本自动启动循环检测模式。
3. 同时启动控制中心警报。
4. 断电后重新来电时，自动恢复工作状态。
5. 自动完成样本和试剂的分注、混匀和清洗，避免交叉污染。
4.2 测量方式
产品支持多种测量方式：
1. 连续测量：可设置为连续测量模式。
2. 定时测量：按照设定的时间自动进行测量。
3. 手动测量：操作人员随时手动启动测量。
4. 测量周期可由用户定制，最短检测时间5分钟。
4.3 显示与操作功能
1. 大屏幕彩色液晶触摸屏，操作界面友好。
2. 集成报表生成，实时反应全过程监测。
3. 动态显示测试项目的反应曲线。
4.4 模拟输出功能
仪表标配4~20 mA模拟输出，用于将测量结果实时传输至数据采集仪或上位机系统。
4.5 通信功能
仪表可选配RS-232和RS-485通信接口，支持与数采仪或DCS控制系统进行数据通信。
4.6 历史数据功能
1. 支持1年以上的有效数据存储。
2. 可按时间段查询历史数据。
4.7 质控与校准功能
1. 自动进行质控和校准，确保测试结果的一致性和可靠性。
2. 定时自动校准。
4.8 自动循环检测功能
对可疑样本自动启动循环检测模式，实现连续监测和及时预警。
5. 安装与要求
5.1 安装位置要求
该分析仪为室内运行设计，应安装在室内。理想的安装位置应干燥、通风、易于进行温度控制。
安装位置选择标准：
1. 选择与取样点尽可能近的位置安装分析仪。
2. 安装位置温度在0~40°C范围内。
3. 安装在干燥的地点，避免阳光直射。
4. 安装地点应没有刺激性或腐蚀性气体。
5. 安装点周围无明显机械震动。
6. 安装点周围无大型电机等强电磁干扰。
6. 试剂消耗
6.1 试剂说明
本产品使用酶底物法专用试剂进行铜绿假单胞菌的检测。试剂消耗量小，一次性耗材成本低。
6.2 试剂消耗
试剂消耗量小，每周维护一次，只需要更换试剂，准备时间短，一次性耗材成本低。
7. 维护与保养
7.1 日常维护
1. 每周维护一次，只需要更换试剂。
2. 自动完成样本和试剂的分注、混匀和清洗，避免交叉污染。
3. 定期检查试剂液位，及时补充。
4. 观察仪器运行状态和测量数据是否正常。
7.2 维护周期建议
维护项目 | 建议周期 | 说明 |
试剂更换 | 每周一次 | 根据使用频率和试剂有效期 |
系统清洗 | 每次测量前后 | 自动完成，避免交叉污染 |
管路检查 | 每月一次 | 检查管路连接是否牢固 |
整机校验 | 每年一次 | 全面检查仪表测量精度和功能 |
8. 应用范围
本产品适用于以下领域的铜绿假单胞菌在线监测场景：
1. 饮用水水源安全监测：水源地水质铜绿假单胞菌指标的在线预警监测。
2. 应急评估：水污染事件的快速评估与应急响应。
3. 多细菌测定：各类水体中铜绿假单胞菌的测定。
4. 水污染预警：水质变化的快速预警。
5. 一般性水体污染预警：常规水体污染事件的监测预警。
6. 食物中毒预警：与水源相关的食物中毒风险预警。
7. 自来水厂：出厂水及管网水的铜绿假单胞菌监测。
8. 地表水监测：河流、湖泊等水体的细菌学指标监测。
9. 瓶装水生产：瓶装水生产过程中的铜绿假单胞菌监测。
9. 注意事项
1. 在安装未完成之前请不要通电，安装完成后通电之前请确认仪器电源接地是否正常。
2. 仪器在正常使用过程中需要使用化学试剂，操作人员务必小心谨慎，身穿防护服进行操作。
3. 系统设置中的参数不可随意修改，以免测量结果不准确或发生危险。
4. 试剂需按照说明书要求保存和使用，确保其有效性。
5. 每周维护一次，及时更换试剂，保证测量结果的准确性。
6. 本产品应在技术规格规定的环境条件下使用，超出规定范围的使用可能导致测量精度下降或设备损坏。
10. 常见问题处理
问题现象 | 可能原因 | 处理建议 |
测量值异常 | 试剂失效或培养条件不当 | 检查试剂有效期，确认培养条件 |
测量结果偏低 | 试剂活性不足或培养时间不够 | 更换试剂，延长培养时间 |
4~20 mA输出不准确 | 输出校准参数偏移 | 重新校准4~20 mA输出 |
触摸屏无响应 | 系统死机或触摸屏故障 | 重新启动仪器，如仍异常联系厂家 |
仪器无法启动 | 电源故障或保险丝熔断 | 检查电源连接和保险丝 |
数据无法存储 | 存储空间已满 | 导出历史数据后清空 |
通信异常 | 通信参数设置不当或线路故障 | 检查通信参数设置和线路连接 |
试剂消耗异常 | 管路泄漏或注射泵故障 | 检查管路和注射泵系统 |
本文档所含技术信息仅供参考，如有变更，以实际产品为准。
