SD34F在线浊度SS检测仪技术参数

文档版本：V1.0

编制日期：2024年6月

适用型号：SD34F系列

文档摘要

本文档为在线SS（悬浮物/污泥浓度）检测仪产品技术说明书，系统阐述了该产品的技术规格、工作原理、功能特性、安装接线、操作设置、维护保养及应用场景。

1. 技术参数：量程可选0.0~50 MG/L、0~300 MG/L、0~1000 MG/L，分辨率0.01 MG/L，精确度1%±1Digit。电源AC 220V±10%，50/60Hz。输出信号4~20 mA（隔离式，可编程设定），RS-485通讯接口。防护等级IP65。工作温度-20~50℃。支持墙挂式安装或面板安装，电极支持沉入式或流通式安装。

2. 工作原理：采用180°透射光测量法，利用光电感应器件检测水中悬浮物浓度，传感器使用蓝宝石玻璃窗口，具备抗磨损特性。

3. 功能特性：支持两点校正模式；高低点报警输出及迟滞量可任意设定；4~20 mA输出对应SS值可编程设定；RS-485数字通信；可设定清洗时间和次数；全中文/英文显示界面。

4. 安装与接线：传感器要求安装在室内或阳光照射不到的地方，沉入式安装时需离墙壁和地面20cm以上。提供完整的接线端子定义。

5. 操作与设置：包含高低点报警设置、清洗设置、电流输出设置、传感器标定、通讯地址设定等功能菜单。

6. 维护保养：电极属于易耗品，电极线为专用线，请勿剪、接。长时间不用时应切断电源、清洗干净并存放在不直接接触阳光的地方。

7. 应用范围：适用于工厂排放水监测、沉淀槽上方水SS监测、原水SS监测等污水处理及环境监测场景。

1. 产品概述

1.1 文档说明

本文档为在线SS检测仪产品技术说明书，旨在为产品的技术性能、安装使用、校准设置及维护保养提供全面的技术参考。文档内容基于产品实际技术规格编制，适用于选型设计、系统集成及现场运维等环节的技术人员参考使用。

文档中涉及的技术参数和功能描述均以产品实际配置为准。

1.2 产品简介

本产品是一款用于测试和控制溶液浊度/悬浮物浓度的精密仪表，采用光电检测技术配合微处理器，实现对水溶液中悬浮物（SS）浓度的连续在线测量。

仪表由二次表和传感器两部分组成。传感器采用光电感应器件配合蓝宝石玻璃窗口，可在较为恶劣的环境中使用。仪表集成了信号采集、数据处理、显示输出、控制报警及远程通信等功能，适用于各类污水处理及环境监测场景。

2. 技术参数

2.1 基本测量参数

2.2 电气与通信参数

2.3 工作环境条件

2.4 机械与安装参数

3. 系统组成与工作原理

3.1 系统组成

本产品由以下主要部件构成：

1. 二次表（仪表主机）：包含微处理器、液晶显示屏、按键操作面板、信号处理电路、电源模块及输出接口。

2. SS传感器：采用光电感应器件，配备蓝宝石玻璃窗口，具备抗磨损特性。

3. 安装附件：安装支架、不锈钢三角架、安装导管、活动安装卡件、防水堵头等。

3.2 测量原理

本产品采用180°透射光测量法进行悬浮物浓度测量。传感器内部的光电感应器件发出光线穿透被测水样，水样中的悬浮颗粒对光线产生散射和吸收作用，到达接收端的光强与水中悬浮物浓度成反比关系。

仪表通过检测接收端的光信号强度，经微处理器运算处理后转换为悬浮物浓度值（MG/L）进行显示和输出。

传感器采用蓝宝石玻璃作为光学窗口材料，具备良好的抗磨损性能，可在含有固体颗粒的水体中长期使用。

4. 功能特性

4.1 测量与显示功能

仪表支持以下测量与显示功能：

1. 悬浮物浓度测量：以 MG/L 为单位实时显示水中SS浓度值。

2. 多参数同屏显示：在一屏上同时显示SS测量值、输出电流值、高低点报警设置值。

3. 状态显示：当测量值超出用户设定的报警范围时，显示屏对应高低点会闪烁提示。

4. 屏幕对比度可调整，适应不同光照环境下的观看需求。

4.2 校准功能

仪表采用两点校正模式进行传感器校准：

1. 第一点标定（零点标定）：将电极放入测量值接近零的标准液中，输入已知数值完成标定。

2. 第二点标定（斜率标定）：将电极放入另一已知浓度的标准液中，输入已知数值完成标定。

仪器出厂时已经过校准，用户一般情况下不需自行校准。

4.3 报警控制功能

仪表配备高报警和低报警两路继电器输出：

1. 高点继电器：当实际测量值高于高报警设定值时动作；测量值下降到低于（高报警值减去迟滞量）时释放。

2. 低点继电器：当实际测量值低于低报警设定值时动作；测量值上升到高于（低报警值加上迟滞量）时释放。

迟滞量（回差）可有效避免测量值在报警点附近波动时继电器频繁动作，有利于延长继电器或交流接触器的使用寿命。

4.4 模拟输出功能

仪表提供隔离式4 ~ 20 mA模拟输出，输出电流与SS测量值成线性对应关系。对应关系如下：

I = 4 mA + { (D - DL) / (DH - DL) } × 16 mA

其中：

· I：输出的电流值

· D：当前测得的SS浓度值

· DH：用户设定的20 mA对应的SS值（输出上限）

· DL：用户设定的4 mA对应的SS值（输出下限）

用户可根据实际需求在量程范围内任意设定4 mA和20 mA对应的SS值。

4.5 通信功能

仪表配备RS-485通讯接口，支持标准通讯协议。用户可通过通讯地址设定功能配置单机在网络中的地址，实现多机组网与远程数据采集。

4.6 清洗功能

仪表具备可编程清洗功能，用户可根据现场水质情况设定清洗时间和次数，定期对传感器进行自动清洗，以保持测量稳定性。

5. 安装与接线

5.1 安装环境要求

1. 传感器要求安装在室内或阳光照射不到的地方，因为阳光中的强红外线会影响传感器测量结果。

2. 二次表安装位置应便于操作和观察。

5.2 传感器安装位置要求

沉入式安装时，由于传感器发出的光线会在墙壁和池底发生反射，影响测量结果，因此要求传感器安装在离墙壁和地面20 cm的距离之外。

5.3 传感器安装方式

5.3.1 沉入式安装

1. 将安装支架固定在不锈钢三角架上。

2. 在墙壁上安装铁三角架。

3. 将传感器与安装导管及防水堵头相连。

4. 将活动安装卡件卡住安装导管。

5. 将活动安装卡件放入安装支架卡座上。

5.3.2 流通式安装

流通式安装时，进水口位于低位，出水口位于高位。

5.4 电气接线

接线注意事项：

1. 接线时请断开电源。

2. 电缆线应远离电源线，以防止信号干扰。

3. 电极线为专用线，请勿剪、接。

传感器电缆线共有三组线：

· 白色线和黑色线：接 REF 或黄色端子

· 棕色线或红色线：接 +12V 或棕色端子

· 蓝色线：接 INPUT 或蓝色端子

仪表接线端子从左至右依次为：

5.5 电极存放

当电极长时间不用时，应按以下方式存放：

1. 切断电极电源。

2. 清洗干净。

3. 存放在不直接接触阳光的地方。

6. 操作说明

6.1 按键功能

6.2 测量显示界面

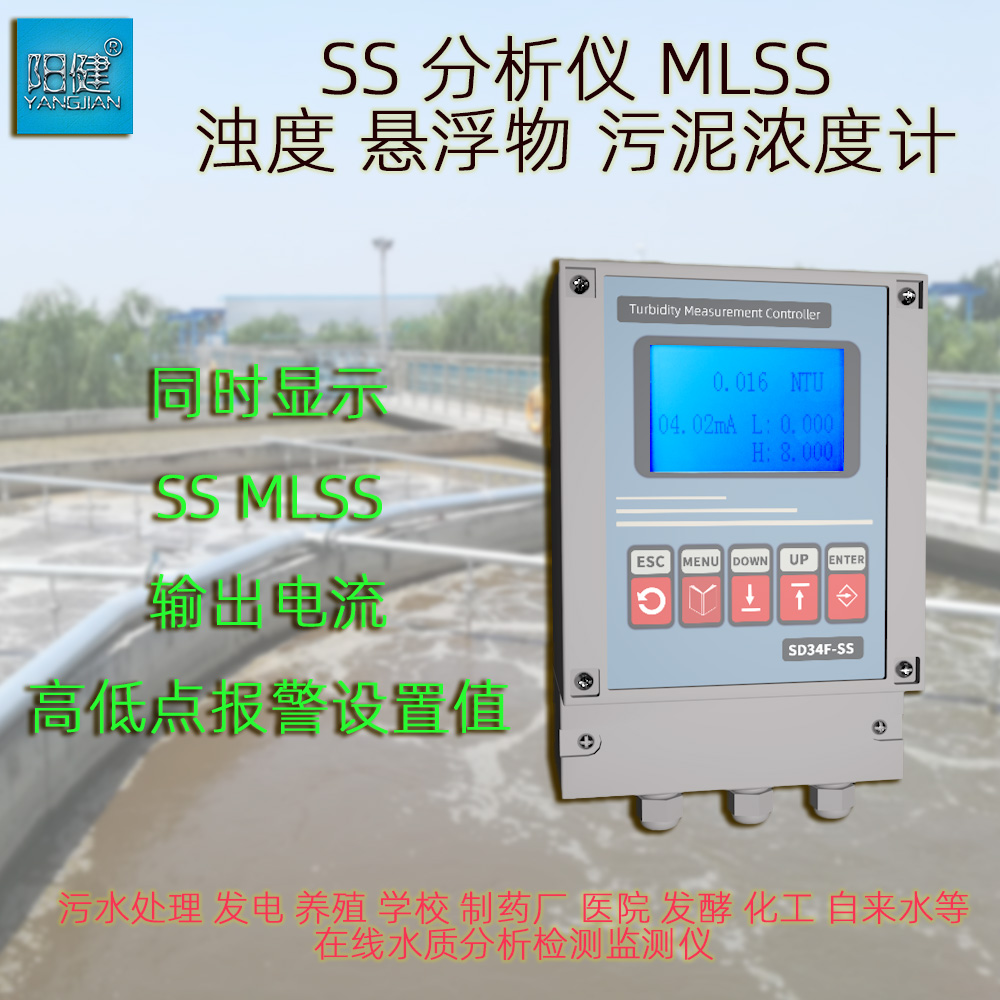

测量主界面可同时显示以下信息：

1. SS测量值

2. 输出电流值

3. 高点报警设置值

4. 低点报警设置值

当测量值超出设定范围时，显示屏对应高低点会闪烁提示。

6.3 菜单结构

仪表主菜单包含以下功能项：

1. ALARM — 高低点报警及迟滞量设置

2. PULSE — 清洗设置

3. I OUT — 电流输出设置

4. SENSR — 传感器标定

5. ADDR — 通讯地址设定

6. DISP — 测量范围单位设置（出厂已设置，用户请勿修改）

7. FAC — 恢复出厂值设置（出厂已设置，用户请勿修改）

7. 设置与校准

7.1 高低点报警及迟滞量设置

在主界面下按MENU键进入菜单界面，选择ALARM菜单，按ENTER键进入报警上下限设置。

可设置参数：

1. 高点（HIGH）：高报警设定值。

2. 低点（LOW）：低报警设定值。

3. 迟滞量（DELAY）：回差值，防止继电器频繁动作。

操作方式：按ENTER键移动光标选择要设置的项，按DOWN键移动数据位，按UP键修改数值。按住ENTER键不放直到屏幕出现保存提示（parameter save ok），表示修改有效。

7.2 清洗设置

在菜单界面选择PULSE条目，按确认键进入清洗设置（WASH PULSE SET），按DOWN键或UP键修改数值，按住ENTER键保存。

7.3 电流输出设置

在菜单界面选择I OUT条目，按ENTER键进入设置界面。

可设置参数：

1. 4 mA对应的SS值（输出下限DL）

2. 20 mA对应的SS值（输出上限DH）

7.4 传感器标定

在菜单界面选择SENSR条目，按确认键进入传感器标定（SENSOR ADJ）。

选择两点标定（S2P）模式：

1. 第一点标定（零点标定）：将电极放入测量值接近零的标准液中，待数值稳定后输入已知数值，按住ENTER键保存。

2. 第二点标定（斜率标定）：将电极放入另一已知浓度的标准液中，待数值稳定后输入已知数值，按住ENTER键保存。

仪器出厂时已经过严格校准，用户一般情况下不需自行校准。如遇特殊情况需校准，建议在厂家技术人员指导下进行。

7.5 通讯地址设定

在菜单界面选择ADDR条目，按确认键进入485地址设置（485 ADDRESS SET），按DOWN键移动光标到要修改的数值位置，按UP键修改数值，按住ENTER键保存。

8. 维护与保养

8.1 日常维护

1. 定期检查传感器窗口是否清洁，如有污物应及时清洗。

2. 定期检查接线是否牢固、有无氧化现象。

3. 保持二次表外壳清洁，避免灰尘积聚。

8.2 传感器维护

1. 传感器窗口采用蓝宝石玻璃，具备抗磨损性能，但仍需定期清洁以确保测量精度。

2. 清洗时使用清水冲洗传感器窗口，避免使用硬物刮擦。

3. 电极线为专用线，请勿剪、接。若因剪、接造成仪表无法标定等问题，生产厂家概不负责。

4. 电极属于易耗品，不在保修范围内，厂家仅保证交付使用时的品质。

8.3 维护周期建议

9. 应用范围

本产品适用于以下领域的悬浮物（SS）浓度在线测量场景：

1. 工厂排放水监测：在排放至河流的最终阶段测定SS，确认工厂排放水是否处理恰当，是否可排放到河流中。

2. 沉淀槽上方水SS监测：检测沉淀槽上方水的SS值，判断药剂处理是否合格。

3. 原水SS监测：根据工厂排水的原水SS值，调节药剂添加量。

4. 市政污水处理：污水处理各工艺段的悬浮物浓度监测。

5. 工业废水处理：各类工业废水处理过程中的SS在线监控。

6. 环境监测：地表水、排放口的水质悬浮物在线监测。

7. 给水处理：原水及工艺过程中悬浮物浓度的监测。

10. 注意事项

1. 传感器要求安装在室内或阳光照射不到的地方，因为阳光中的强红外线会严重影响传感器测量结果。

2. 沉入式安装时，传感器应安装在离墙壁和地面20 cm的距离之外，避免反射光影响测量。

3. 电极线为专用线，请勿剪、接。若因剪、接造成仪表无法标定等问题，生产厂家概不负责。

4. 接线时请断开电源，电源线特别注意不要接错。

5. 电缆线应远离电源线，以防止信号干扰。

6. 仪器出厂时已经过严格校准，用户一般情况下不需自行校准，以免影响测量精度。如遇特殊情况需校准，建议在厂家技术人员指导下进行。

7. DISP（测量范围单位设置）和FAC（恢复出厂值设置）菜单为生产厂家使用，用户尽量不要进入以免造成错误设置。

8. 电极属于易耗品，不在保修范围内，厂家仅保证交付使用时的品质。

9. 当电极长时间不用时，应切断电源、清洗干净并存放在不直接接触阳光的地方。

10. 本产品应在技术规格规定的环境条件下使用，超出规定范围的使用可能导致测量精度下降或设备损坏。

11. 常见问题处理

本文档所含技术信息仅供参考，如有变更，以实际产品为准。
