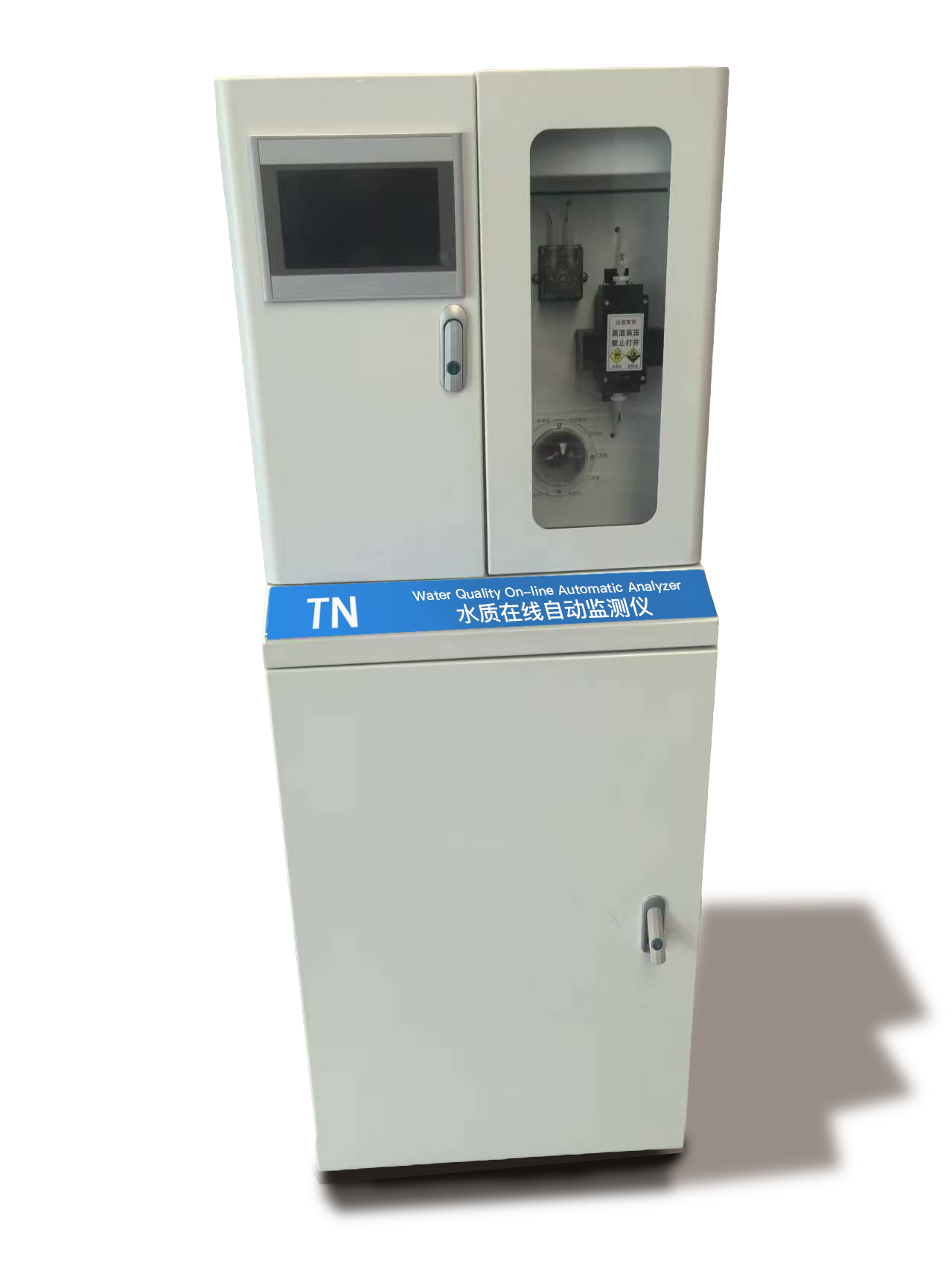

GK-TN2000总氮水质在线分析仪技术参数

文档版本：V1.0

编制日期：2024年6月

文档摘要

本文档为总氮水质在线分析仪产品技术说明书，系统阐述了该产品的技术规格、工作原理、功能特性、安装使用、维护保养及应用场景。

1. 技术参数：采用碱性过硫酸钾消解-紫外分光光度法，测量范围覆盖低量程至高量程，检出限低，具备自动校准、自动清洗等功能。电源AC 220V。输出4~20 mA模拟信号和RS-232/RS-485数字通讯。工作温度5~40°C。立柜式安装。

2. 工作原理：水样在碱性条件下经高温高压消解，水样中的含氮化合物转化为硝酸盐，在特定波长下进行紫外分光光度测定，吸光度与总氮浓度成正比，通过标准曲线计算出总氮含量。

3. 功能特性：全自动运行，可实现自动校准、自动测量、自动清洗、自动维护等功能；彩色触摸屏操作；支持定时、等间隔、手动等多种测量方式；历史数据存储；权限管理。

4. 安装方式：立柜式安装，需连接水样管路和排水管路。

5. 试剂消耗：需使用消解试剂等化学试剂，单次测量试剂消耗量较低。

6. 维护保养：定期更换试剂，清洗管路和比色池，维护周期根据使用频率而定。

7. 应用范围：适用于地表水、地下水、生活污水、工业废水等水体中总氮浓度的在线监测。

1. 产品概述

1.1 文档说明

本文档为总氮水质在线分析仪产品技术说明书，旨在为产品的技术性能、安装使用及维护保养提供全面的技术参考。文档内容基于产品实际技术规格编制，适用于选型设计、系统集成及现场运维等环节的技术人员参考使用。

文档中涉及的技术参数和功能描述均以产品实际配置为准。

1.2 产品简介

本产品是一款基于碱性过硫酸钾消解-紫外分光光度法的总氮水质在线分析仪，用于水体中总氮浓度的连续在线监测。产品采用微处理器控制，具备全自动运行能力，可实现自动校准、自动测量、自动清洗、自动维护等智能化功能。

产品适用于地表水、地下水、生活污水、工业废水等水体中总氮浓度的在线监测，可广泛应用于环保监测、污水处理、工业过程控制等领域。

2. 技术参数

2.1 基本测量参数

2.2 电气与通信参数

2.3 工作环境条件

2.4 机械与安装参数

3. 系统组成与工作原理

3.1 系统组成

本产品由以下主要部件构成：

1. 分析仪主机：包含微处理器、彩色触摸显示屏、紫外分光光度检测模块、高温消解装置、注射泵、定量管、比色池、试剂瓶、电磁阀组及电源模块。

2. 预处理系统：包含水样预处理装置、过滤组件及管路系统。

3. 试剂系统：包含碱性过硫酸钾消解试剂等化学试剂。

3.2 测量原理

本产品采用碱性过硫酸钾消解-紫外分光光度法进行总氮浓度的测定。

测量流程如下：

1. 水样经预处理装置过滤后进入分析系统。

2. 水样在碱性条件下与过硫酸钾消解试剂混合。

3. 混合液在高温高压条件下进行消解，水样中的含氮化合物（有机氮、氨氮、亚硝酸盐氮等）全部转化为硝酸盐。

4. 消解完成后，在特定紫外波长下进行分光光度测定，测量吸光度值。

5. 吸光度与总氮浓度成正比，通过标准曲线计算出总氮含量。

6. 测量结果在触摸屏上显示，同时可通过4~20 mA或RS-232/RS-485接口输出。

4. 功能特性

4.1 自动化运行功能

产品具备全自动运行能力，可实现以下智能化功能：

1. 自动校准：按照设定的时间间隔自动进行标准溶液校准。

2. 自动测量：按照设定的时间自动进行水样测量。

3. 自动清洗：每次检测完毕可自动进行清洗维护。

4. 自动维护：定期自动进行系统维护。

4.2 测量方式

产品支持多种测量方式：

1. 定时测量：按照设定的时间自动进行测量。

2. 等间隔测量：按照设定的时间间隔周期性自动测量。

3. 手动测量：操作人员随时手动启动测量。

4.3 显示与操作功能

1. 彩色触摸屏操作，界面友好。

2. 主界面显示总氮测量值及相关参数。

3. 支持参数设置、校准参数、通讯参数等配置。

4.4 模拟输出功能

仪表提供4~20 mA模拟输出，用于将测量结果实时传输至数据采集仪或上位机系统。

4.5 通信功能

仪表配备RS-232和RS-485通信接口，支持与数采仪或DCS控制系统进行数据通信。

4.6 历史数据功能

1. 支持历史数据存储。

2. 可按时间段查询历史数据。

3. 支持数据浏览。

4.7 权限管理功能

产品具备权限管理功能，不同级别用户具有不同的操作权限，防止无关人员误操作。

5. 安装与要求

5.1 安装位置要求

该分析仪为室内运行设计，应安装在室内。理想的安装位置应干燥、通风、易于进行温度控制。

安装位置选择标准：

1. 选择与取样点尽可能近的位置安装分析仪。

2. 安装位置温度在5~40°C范围内。

3. 安装在干燥的地点，避免阳光直射。

4. 安装地点应没有刺激性或腐蚀性气体。

5. 安装点周围无明显机械震动。

6. 安装点周围无大型电机等强电磁干扰。

5.2 管路安装

1. 水样管路连接：按照说明书要求连接进水管和出水管。

2. 水质质量控制模块管路安装：确保管路连接正确、密封良好。

3. "Y"型过滤管管路安装：用于水样的过滤预处理。

5.3 电气连接

1. 确认电源电压为AC 220V ± 10%，50 Hz。

2. 确保仪器电源接地正常。

3. 按照电气接口说明连接电源线、信号线和通信线。

6. 维护与保养

6.1 日常维护

1. 定期检查试剂液位，及时补充或更换试剂。

2. 检查管路连接是否牢固，有无泄漏现象。

3. 观察仪器运行状态和测量数据是否正常。

4. 定期清洗比色池和管路，防止污染影响测量精度。

6.2 试剂更换

根据使用频率和试剂有效期，定期更换化学试剂。更换试剂后需重新进行标定。

6.3 维护周期建议

7. 应用范围

本产品适用于以下领域的总氮浓度在线监测场景：

1. 地表水监测：河流、湖泊等地表水体的总氮监测。

2. 地下水监测：地下水水质的总氮监测。

3. 生活污水处理：污水处理厂进出水的总氮监测。

4. 工业废水处理：各类工业废水处理过程中的总氮监控。

5. 饮用水监测：水源地及出厂水的总氮监测。

6. 环保监测：污染源排放口的总氮在线监测。

7. 水产养殖：养殖水体中总氮浓度的监测。

8. 海洋监测：近岸海域水体的总氮监测。

8. 注意事项

1. 在安装未完成之前请不要通电，安装完成后通电之前请确认仪器电源接地是否正常。

2. 仪器在正常使用过程中需要使用化学试剂，所有化学试剂对人体和衣物均有不同程度的损害，操作人员务必小心谨慎，身穿防护服进行操作。

3. 仪器在消解过程中会产生高温高压，请勿在运行过程中打开仪器前门，防止高温灼伤。

4. 系统设置中的参数不可随意修改，以免测量结果不准确或发生危险。

5. 试剂应按照说明书要求保存和使用，确保其有效性。

6. 定期清洗比色池和管路，防止污染影响测量精度。

7. 本产品应在技术规格规定的环境条件下使用，超出规定范围的使用可能导致测量精度下降或设备损坏。

9. 常见问题处理

本文档所含技术信息仅供参考，如有变更，以实际产品为准。
