如何挑选液位计

处理工程是一个系统工程，特别是我们做工艺的人，土建、电气、自控、仪表、设备，真得是八面玲珑、样样精通才能立于不败之地啊。今天，就将结合各位的实际应用经验，跟大家聊聊液位计的选用注意的问题！

 一.常见仪表及工作原理：

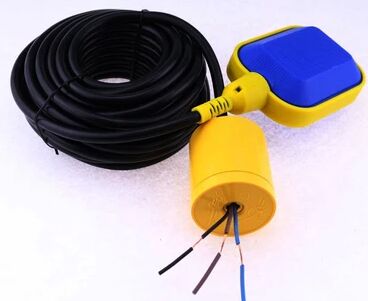

浮子液位开关

（浮子液位开关）

原理：通常将密封的非磁性金属或工程塑胶管内根据需要设置一点或多点磁簧开关，再将带有内置磁性系统的浮球固定在本体管内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁性系统透过本体管去触发磁簧开关的闭合或断开，以产生开关动作，达到控制液位的目的。

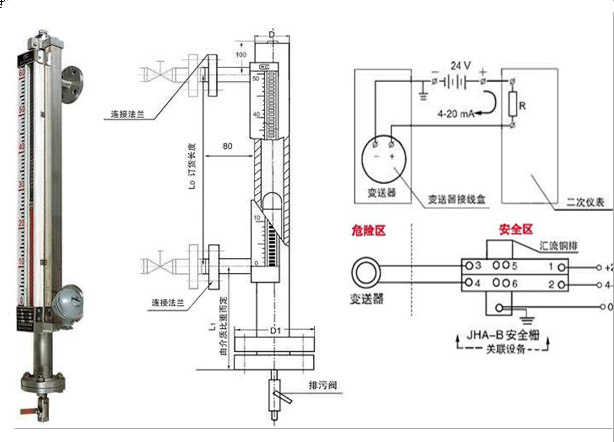

磁翻板液位计

（磁翻板液位计）

原理：磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

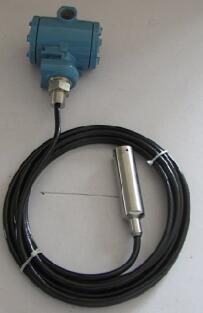

静压式液位计

（静压式液位计）

原理：静压式液位计的两线制液位变送器由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。静压式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。静压式液位计的液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号

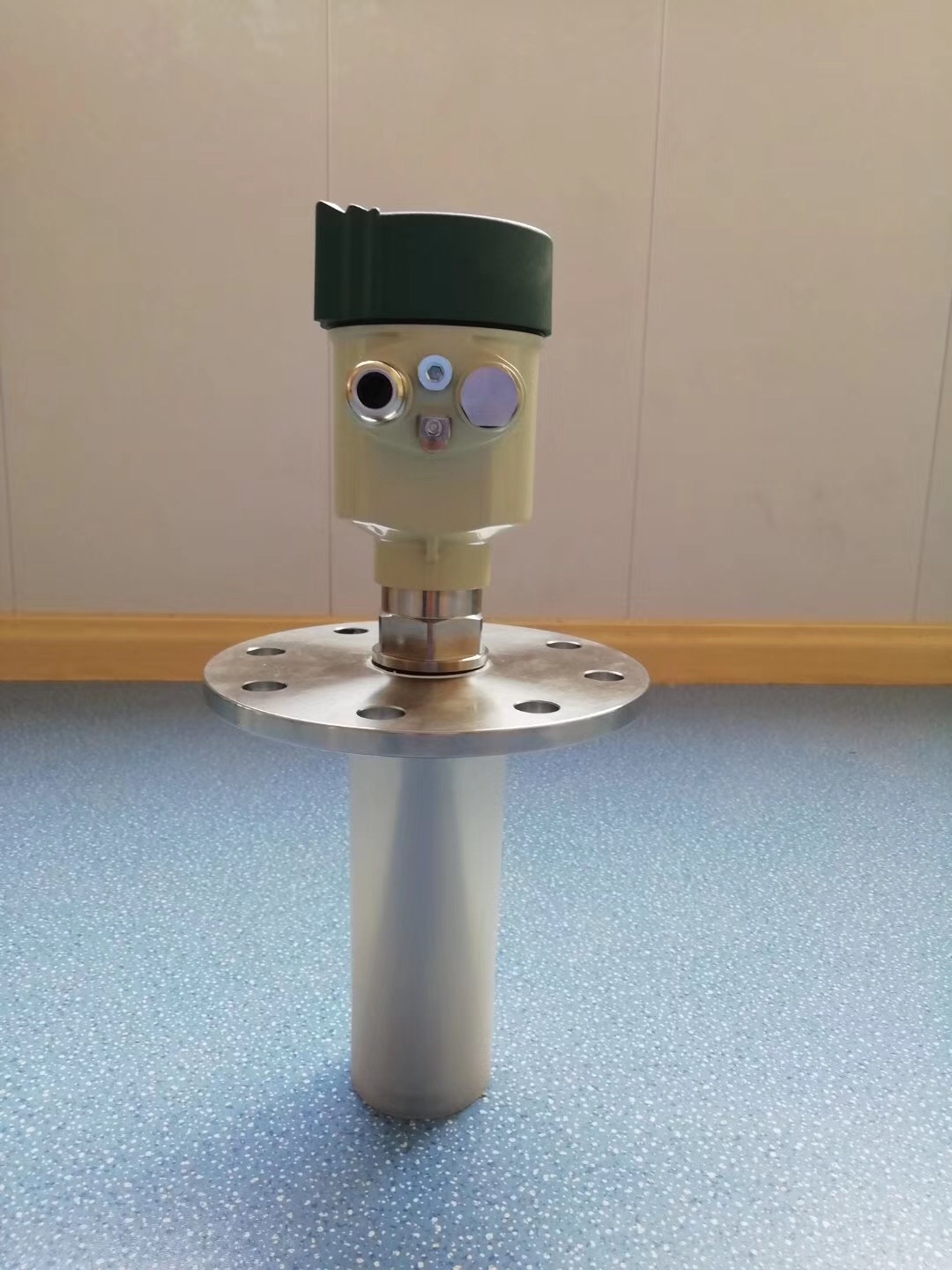

雷达液位计

（雷达液位计）

原理：雷达液位计属于通用型雷达液位计，它基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

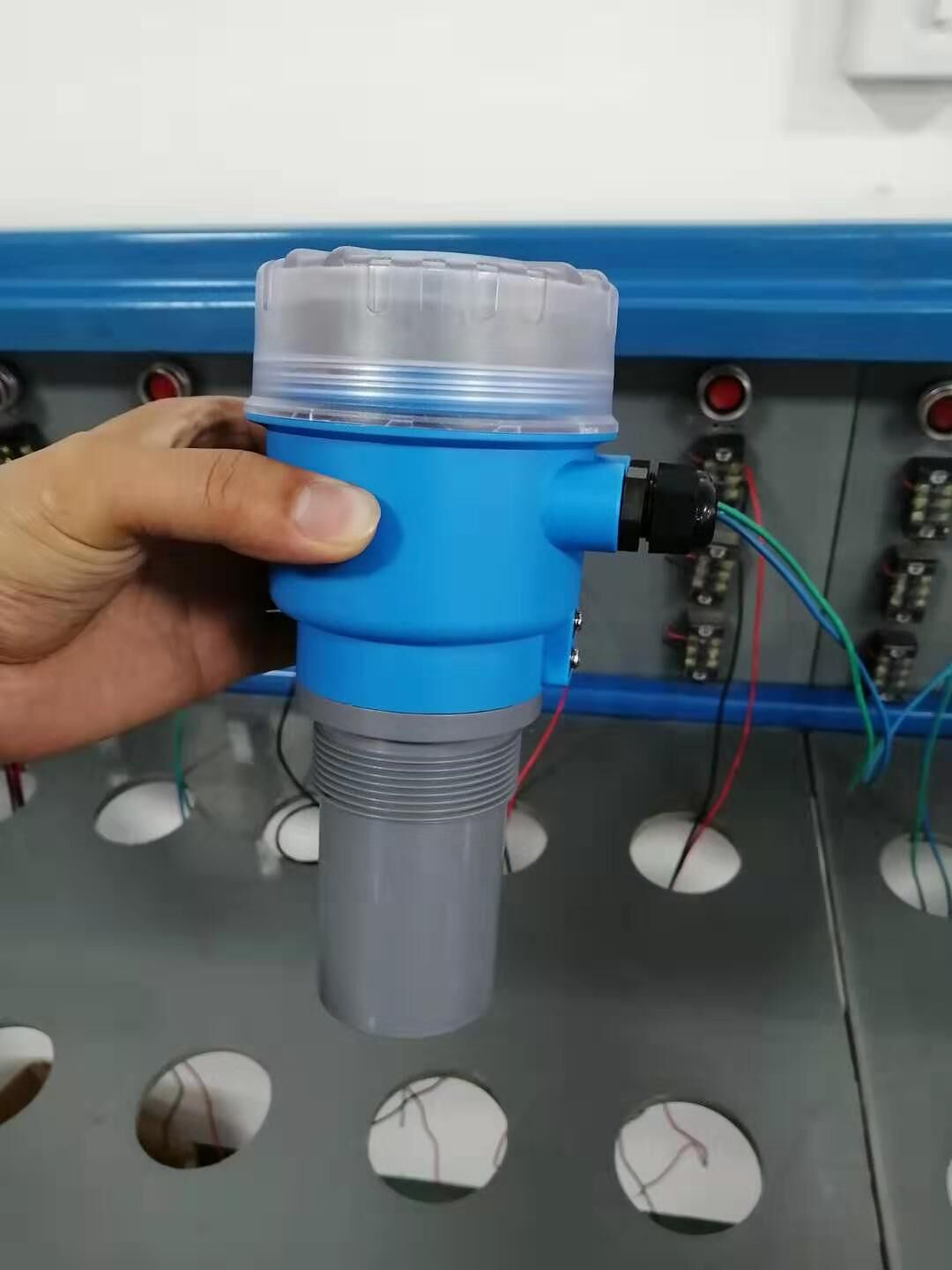

超声波液位计

（超声波液位计）

原理：超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比。

 二．常见仪表的优、缺点：

 三、精彩讨论：

关于浮球液位开关

aligator：

浮球液位开关在不需要远程显示或控制，或者水泵不要与其他设备联动的情况下，用的还是比较多的。价格也比较便宜，市面上便宜的只需要几十块，但是故障率比较高。另外如果水池里管道和障碍物多的话，浮球的电线容易被缠住。

关于超声波液位计

aligator：

总结一下超声波液位计“四不宜”：

一、北方地区不宜用于室外，室外气温过低对仪表有影响；

二、水温与气温相差较大，易产生雾气比较潮湿的地方不宜用；

三、水面波动较大的地方不宜用；

四、安装位置离水面的距离小于盲区的不宜用，盲区一般0.3m。

超声波液位计用的也是比较广泛的，但是低温情况下不稳定，水面的蒸汽以及水面的波动对测量有影响，如果工况比较恶劣的话不建议使用。一般南方水处理上用会比北方好。

qiaozhu：

学习了，原来超声波这么脆弱啊。我们的工程都没几个舍得用的，本以为只有泡沫才有影响，没想到蒸汽也有啊。

love1989：

我来说一个，无论是超声波还是红外的液位计，对于有温度的废水来说的话，是一个硬伤。

xp0403：

超声波影响太多了，水汽等造成液位严重失真静压式不错，用几年一直没问题。

关于投入式静压液位计

aligator：

这种仪表有用过，但是时间不长，不知道长时间会怎样。但据厂家的介绍，这种液位计不受介质影响，不受介质起泡、沉积、电气特性影响，无材料疲劳磨损，对振动、冲击不敏感。这只是厂家的一面之词，具体怎样，用的比较多的朋友可以介绍下。

say-hello：

我们这在用导波雷达的液位计和反吹式液位计以及静压式液位计，磁翻板液位计也有，在水箱上， 静压式液位计用起来感觉比较稳定。

qyb100：

静压液位计我们以前用过，感觉要分厂家的。一个探头扔进水里，探头的底部是技术核心所在，用特殊材料制成的薄膜，薄膜在不同水深下受到的水压不一样，使薄膜有很小的位移和形变，传感器将这种位移变化转换成电信号反馈回去测量液位。 中国很多商家是进口国外的探头，然后自己加工液面以上的电路板，所以探头部分很灵敏，但是电路板部分比较容易损坏。个人感觉这种液位计虽然测量准确，但是比较脆弱，它的线缆可以弯曲但是绝对不能弯折，因为连接探头到接线盒的线缆不仅有信号线，还有一根很细的导气管，用来连通大气压，这样测到的压力只是水压而抵消了大气压。液位计安装时一定要远离强电磁场，其电缆线不能与动力电缆一起绑扎，很容易受影响而波动（虽然做好了接地，信号缆也带屏蔽线，但是影响依然存在），质量不好的液位显示数据还容易漂移。 所以选择静压液位计一定要选择好厂家，我们用过另一家的，没有接线盒，一根电缆直接接入配电箱，至今还很准确，说明进口部分值得信赖，国产自制部分就呵呵了。

关于磁翻板液位计

aligator：

这种液位计大都用于水箱、加药箱的液位显示，比较直观，配上感应器也可以实现开关量或模拟量的输出，关键看感应器的质量吧。项目上使用过，感应器不到1个月就坏了。

关于雷达液位计

aligator：

没有用过，但是以前投标新疆一个项目的时候，业主指定用雷达液位计，主要考虑是故障率低，适应复杂的工况。雷达液位计又分为接触式的导波雷达液位计和非接触式的雷达液位计，污水里面用的比较多的是导波雷达液位计，对蒸汽和泡沫有很强的抑制能力测量不受影响。非接触式的适用于温度压力变化的场合，以及有惰性气体及挥发存在的场合。雷达液位计，又分为导波雷达液位计和雷达液位计，其中导波雷达对蒸汽和泡沫有很强的抑制能力，测量不受影响。

山大王：

雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长。

选购的注意事项：

aligator：

1、首先必须要跟业主单位沟通好对仪表的要求，主要是品牌、认证要求等，其他业主单位估计也说不出个稠和稀。

2、采购仪表时，一定要将工况跟供应商讲清楚。如介质、介质温度、介质pH、介质所有主要成分、使用的环境气温等，并且这些都要落实到合同中，把选型的责任省的厂家在那扯皮；

 3、需要跟工艺和自控落实好量程、精度、输入、输出等问题，还有土体的产品形式，如一体式还是分体式、管道式还是插入式等等。

4、如果是分体式的，显示变送器是否需要配备仪表箱；

5、安装形式也要落实，有时还需要配支架

ray119：

完全同意！此外，接口形式也要格外注意，否则安装的时候会扯出一堆事情，关键是耽误时间！ 比如螺纹连接，是哪种形式的螺纹，尺寸多少；比如法兰连接，法兰标准、压力等级、密封面形式。其实接口形式不仅仅适用于仪表，管道同样适用，配管时也是要特别留意的。此此外，安装方式再补充一点，尤其分体安装的时候要留意，引线长度，固定方式，是否随货提供紧固件等等。

总结：

其实每种仪表都有其使用范围，或者说推荐的场合。但很多时候，实际情况是并没有按照其使用范围或适用条件来用。再加上，维护保养的缺失，再好的仪表也只能呵呵了。 挺得过一时，不能长久。根据需求和条件选择合适的水表，使用注重维护保养，才是长久之计。
