水质检测仪器校验WS-CODcr180型说明书

第一章  安全预防措施特别声明

1.1 总则

请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。

1.2 触电与灼伤预防

1.2.1 维护或修理前务必断开电源；
1.2.2 按照地方或国家规则进行电力连接；
1.2.3 尽可能使用接地故障断路器；
1.2.4 在连接操作条件下将操作单元接地。

1.3 化学药品危险预防

本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。

第二章  技术规格

2.1 方法依据：水杨酸分光光度检测。
2.2 测量范围：0-100 mg/L 氨氮（分档0-8mg/L；0.1-30mg/L；5-100mg/L）。
2.3 准确度：不超过 10%或不超过 0.2mg/L。
2.4 重复性：不超过 5%或不超过 0.2mg/L。
2.5 测量周期：最小测量周期为20分钟，据现场环境，可在5～120min任意修改显色时间。
2.6 采样周期：时间间隔（10～9999min任意可调）和整点测量模式。
2.7 校准周期：1～99天任意间隔任意时刻可调。
2.8 维护周期：一般每月一次，每次约30 min。
2.9 试剂消耗：小于0.50元/样品。
2.10 输出：2路RS-232；1路4～20mA。
2.11 环境要求：温度可调的室内，建议温度+5～28℃；湿度 小于90%（不结露）。
2.12 电源：AC230正负10%V，50正负10%Hz，5A。
2.13 尺寸：高1430x宽500x深410mm。
2.14 其他：异常报警和断电不会丢失数据；
触摸屏显示及指令输入；
异常复位和断电后来电，仪器自动排出仪器内残留反应物，自动恢复工作状态。

第三章  系统概述

3.1 应用

本方法适于氨氮在0～500mg/L范围内的废水。过高的钙镁离子、余氯或浊度等可能会对测量产生干扰。

3.2 系统描述

独特的设计，使本产品较之同类产品具有更低故障率、更低维护量、更低的试剂消耗量以及更高的性价比。
1 选择阀组件：选择试剂采样时序，通道灵活多样，功能万变，具有最小死体积，易维护高寿命等优点。
2 微小计量组件：通过可视光电系统实现试剂精确计量，克服了蠕动泵泵管由于磨损引起的定量误差；同时实现了微量试剂的精确定量，每剂量仅为1毫升，大大减少了试剂使用量。
3 进样组件：蠕动泵负压吸入，在试剂与泵管之间总是存在一个空气缓冲区，避免了泵管的腐蚀；同时使得试剂混合更为简洁灵活。
4 微量大配比计量组件：在保证微小计量试剂的同时，实现了不同试剂间大配比的准确计量难题，大大提高了分析设备的准确度。
5 试剂管：采用进口改型聚四氟乙烯透明软管，管径大于1.5mm，减少了水样颗粒堵塞几率。

3.3 电气器件

采用Panasonic进口PLC等控制元器件，减少了环境干扰和设备故障。

3.4 基本原理

水样和掩蔽剂混合后，以游离态的氨或铵离子等形式存在的氨氮在碱性环境和增敏剂存在的情况下，与水杨酸显色试剂反应生成一种带色络合物，分析仪检测此颜色的变化，并把这种变化换算成氨氮值输出来。生成的带色络合物量相当于氨氮量。

3.5 检测步骤

1. 用新的水样冲洗测量水样、试剂体积的容器和消解试管。
2. 开启蠕动泵进样。水样并不直接与蠕动泵管接触，在泵管和水样间有一个空气缓冲区。进样的体积由一可视测量系统控制。
3. 开启蠕动泵投加试剂，试剂的体积也由可视测量系统控制。
4. 通过鼓泡混合水样和试剂。
5. 溶液显色后，由蠕动泵排出溶液。
6. 在用户自定义的测量周期中，分析仪会利用内置的校准标液和清洗溶液自动进行校准和清洗。

第四章  拆箱和安装

4.1 拆箱

产品在出厂前已进行了严格的检定，在拆箱时请彻底检查运输集装箱和分析仪，以防设备在运输过程中损坏或部件松动，仔细记录设备的所有情况，必要时联系供应商妥善解决。

4.2 安装

4.2.1 监测子站房建设
监测子站房应尽量选择建在靠近样品源（排放口或渠道）的位置以减少分析延时。
监测子站房面积宜大于10 m²。仪器放置的地面应铺地砖,要求地面平整和水平，耐腐蚀、无震动。仪器地面应高于取样口地面300mm以上，以保证所布管道中间不得有凸起或凹下。
监测子站房靠近污水渠一侧的墙面上（参考示意图4.3），应根据第4.2.3.2.2章节的要求开设相应的孔，并预铺设好需要的管道（参考示意图4.5）。
目前使用最多的是彩钢板房，彩钢板房具有建造速度快，造价低廉，外观大方，不用装饰的优点。

图4.1 彩钢板监测子站建议尺寸图

图4.2 彩钢板监测子站建议文字图

4.2.2 监测子站房室内要求

4.2.2.1 电源供给
单相交流电：电源电压：220V正负15%AC ,电源频率：50Hz正负5%,电源功率：2000w以上（本设备不含水泵的功率约350W，电源配给总功率≈所有监测设备功率之和+所有外接潜水泵功率之和+空调功率+至少20%余量）,应有良好接地。至少配有5只三眼插座和2只二眼插座，固定在1.2米高处，或配有二只多功能电源插板，可以扩接水泵、电脑等用电设备。
对于电压不稳定和经常断电的地区，建议使用功率匹配的交流电源稳压器，以保护仪器。
4.2.2.2 室内要求
室内照明应能照射到仪器正面（40W日光灯）；
干燥、通风且满足设备运行环境温度（应装有空调，使之保持恒温在5-30℃），避免阳光直射；
避免强电磁场干扰；
避免强腐蚀性气体。
备有洗手池，以便维护时洗手用。

4.2.3 安装

4.2.3.1 仪器的放置
仪器的尺寸为宽x;高x深=500x1430x410（mm）, 要求仪器的左右保持不小于600mm的空间, 前面保持不小于1000mm的空间.。
通常安装仪器的工作站如下图所示：

图4.3 工作站安装（建议）平面示意图

4.2.3.2 泵的选择、管路的布置及安装
4.2.3.2.1 泵的选择
从采样点给仪器输送水样的水泵，其功率应使被测水体输送到仪器处的流量不小于50升/分钟, 不大于200升/分钟为宜。通常采样点与仪器的距离小于20米时，选用350W的潜水泵。当采样点与仪器的距离大于20米时，应选用550-750W的潜水泵，另还应根据水样的腐蚀性考虑是否选用耐腐蚀泵。
4.2.3.2.2 泵和管路的布置
采样点至仪器安装处应预先安装好水泵、穿线管、水样进水管、出水管和溢流管。连接的管道应根据具体情况选用硬聚氯乙烯塑料、ABS工程塑料或钢（在水质具酸碱性的地方不能金属管材）、不绣钢等材质的硬质管材。为了方便与仪器设备连接，建议管道最好采用硬质PVC管。
要求：
① 放置仪器的地面应高于水槽壁，管道从仪器到水槽呈坡型下降，尽量减少管道弯头的的数量，并且管道中途不应有凸起或凹下的地方,避免管道中存水，以利于进水管道的排空和冬季防冻。
② 管道的安装过程要十分仔细，安装好的管道内要干净，不得有直径大于2mm的杂物，以免损坏污水泵或堵塞管道。管道口在仪器安装前应用干净的东西堵好，以免杂物进入。
③ 潜水泵安置的位置其水流应为层流态，所抽吸的水体应不呈气溶胶状（即水中含有大量气泡）。气溶胶进入仪器将使测量结果不准或使仪器报警。明渠排水系统中产生气溶胶的原因, 主要是潜水泵放置处水流是从高处跌落，裹挟大量气泡进入水体形成。
④ 若使用的是潜水泵，在潜水泵原有的滤网罩外部再裹一层不锈钢过滤网，滤孔的直径在1.0-2.0mm之间。预安装好的管道应将各端口封好，以免颗粒杂物进入。
⑤ 潜水泵及进水口应能方便维护，遇到诸如较大薄膜包裹水泵时，能方便地去除。
⑥ 污水泵电器的连接方法：
本仪器后面板有污水泵控制电源接口，可直接控制开启≤500w的污水泵。
当污水泵功率大于500w，须在仪器外部加接相应功率的交流继电器，通过仪器后面板的污水泵控制接口，控制交流继电器的线圈来控制污水泵的开启。
注意：不能将大功率污水泵（尤其是不小于750w的污水泵）直接接至污水泵控制接口，否则仪器内部熔断丝容易烧断。污水泵应尽量浸没在水里。

图4.4 管道安装示意图

说明：实际安装布管时，应该备有4根管道，2根直径32，1根直径20，1根直径50（此管较短时，需要预先穿设一条结实的直径5～10mm尼龙绳，以便于安装设备时穿线使用；此管较长时，需要预先铺设3x0.75㎡胶皮电缆线以供水泵使用，如需要安装流量计、PH计等设备时，请根据要求预先铺设好此类设备用线），分别用于进水管、出水管、溢流管和穿线管。


4.2.3.2.3 安装
管路安装请参考以下示意图进行。安装时，内部调节阀和外部调节阀先全部打开，用手堵住采样管，开启潜水泵，慢慢松开采样管，逐渐关闭外部调节阀，直到采样管有较强的水流喷出为止，再逐渐关闭内部调节阀，直到采样管内的水呈逐滴下流状或刚刚没有流出为止。直径20溢流管与直径32出水管一定要分开安装，否则将会导致采样管处水压过大而使设备无法正常运行。也可以将直径20溢流管的出口直接接入就近的下水道，或把所有同类设备的溢流管接入到同一根（直径不小于50）下水顺畅的管道上。

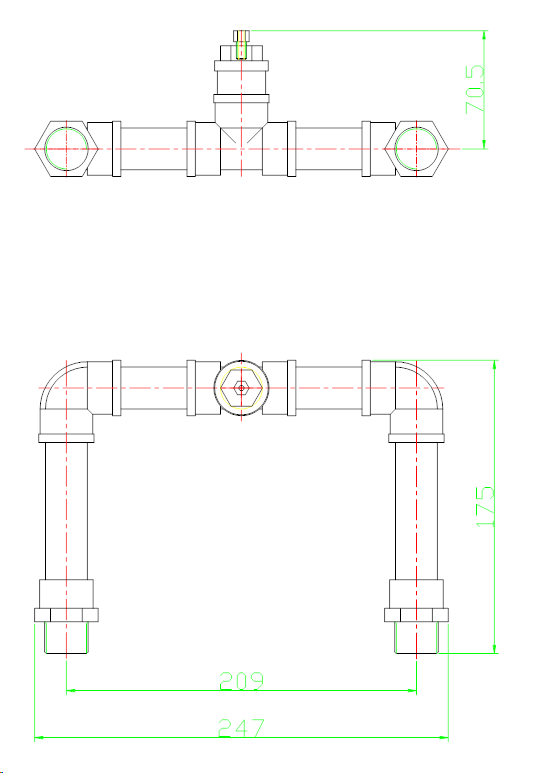

图 4.5 管道安装原理图

4.2.3.3 电路连接

仪器的电路连接主要为电源线和潜水泵线的连接，如图所示可靠地连接于仪器内部即可。电源线L应接入熔断保险丝或空气开关上游端，即未接任何连线的一端，外接潜水泵L应接入熔断保险丝或空气开关下游端，即未接任何连线的一端；电源线N与外接水泵N接入图示标识为N且未接任何连线的端子上；电源线地线应安全可靠接入机箱内部金属螺栓上。

第五章  试剂


危险！为安全起见，化学试剂应由专业人员准备，配制试剂时请尽量遵守以下保护措施：
穿上安全服（实验工作服）；
戴上安全眼罩/面罩；
戴橡胶手套；
本章中整个配药过程只能使用玻璃或者聚四氟乙烯材料制品。

5.1 零点标准溶液

5.2 氨氮标准溶液

5.3 试剂A溶液

5.4 试剂B溶液

5.5 试剂C溶液

5.6 试剂的使用与保存

5.6.1 使用：只能在通风良好的地方使用。
5.6.2 保存：避光保存。有的需要冷藏存放。应保存在只有专业人员或经批准人员能拿到的地方。

5.7 稳定性和反应性

配制试剂时应注意以下反应：氧化还原反应、与酸碱的反应、加水后的骤热反应。
配制试剂时可能产生的危险物质：氰化物。

5.8 试剂的放置

为安全起见，请按照下列各条将试剂放置到仪器中：

穿上安全服（实验工作服）；
戴上安全眼罩/面罩；
戴橡胶手套；
按照软管上的标签或下图所示，对应放置好试剂瓶，在从试剂瓶中抽出或插入软管时，要特别注意，防止软管抖动使软管壁上的腐蚀有毒试剂飞溅到周围物体，切记要及时擦拭掉飞溅出的试剂液滴。

5.9 废液处理

分析仪的废液有腐蚀性，必须由专门的废物处理公司进行处理。

第六章  仪器操作

仪器启动时，要确保所有试剂均已经正确放置到位。

6.1 仪器初始化

在仪器初始运行、试剂更换后试剂浓度波动较大或是仪器异常后仪器检修后，所有进样管管内没有试剂时，一般要执行此操作；在仪器停运时间多于3天时，建议把所有试剂的进样管插入蒸馏水中，启动此操作对仪器进行冲洗。
仪器处于待机状态时，进入设置界面后，启动..初始装液..按钮，即刻完成。

6.2 校准

在仪器初始运行并执行完仪器初始化操作后，或是在设定的校准时刻，仪器执行校准程序。
在仪器待机状态，进入设置界面后，启动..即刻标定..可以即刻启动校准程序；在仪器待机状态，仪器时钟到达设定的标定时刻，也可以启动校准程序。

6.3清洗

使用试剂A清洗水样的整个接触区域直到水样试管的末端。
在仪器待机状态，进入设置界面后，启动..即刻清洗..可以即刻启动清洗程序；在仪器待机状态，仪器时钟到达设定的清洗时刻，也可以启动清洗程序。

6.4 测量

在仪器进行测量运行前，请确保仪器已经执行完初始化和校准操作。
在仪器待机状态，进入设置界面后，启动..即刻测量..可以即刻启动测量程序；在仪器待机状态，仪器时钟到达设定的采样测量时刻，也可以启动测量程序。

6.5 触摸屏介绍

本仪器采用工业触摸屏技术，用户通过此触摸屏既可以查看测量数据，也可以设置参数。

6.5.1 数据设置方法

设定或修改参数时，轻触此数据，屏幕会自动弹出一个输入键盘，输入相应数字或字母后，按回车键后 ,数据即被修改。数据输入错误时，按..CLR..清除后，重新输入。

6.5.2 指令输入与生效显示

按键背景黑色时为开启状态，背景透明时为关闭状态，按键为交替型开关，即按一下开启，再按一下关闭。按..上页..、..下页..或..返回..进入相应页面。

6.5.3 屏幕操作

6.5.3.1 数据显示

仪器开启后，屏幕会自动转入主页面A。
按..历史数据..键进入页面B进行历史数据查询；
按..设置..键进入页面D进行系统设置；
按..监控..键进入监控页面P进行系统运行监控；
仪器报警时，..正常..一栏显示为..异常..，按此键，进入页面C查看报警异常信息。
图示表示：最近一次的测量时间为GG年HH月KK日LL：MM，该时刻的氨氮测量值为NNNN.NN mg/L。目前北京时间为DD年EE月FF日AA：BB：CC。
图示右侧有一排指示开关：..电池..背景变黑时，请更换PLC电池；..标定..背景变黑时，表示设备正在进行校准循环；..测量..背景变黑时，表示设备正在进行测量循环；..X0..背景变黑与否，表示外接控制液位开关的通断。

6.5.3.2 查看/查询历史数据

按..上记录..或..下纪录..键进行逐页查询，同页历史数据最下数据为最近的数据；
图示数据..GGG..为历史数据区域的页码，其值在0～299，通过修改该值，可以快速调阅早期的历史数据；
按..查询..键进入页面B1进行设定日期查询；
按..返回..键返回主页面A。

输入查询日期，然后按..查询..进行自定义查询；建议用页面B中的GGG功能，会更方便快速。
按..返回..键返回主页面A。
按下..清空历史数据..持续3秒，清空所有历史纪录，同时设置中需要的密码均恢复为本说明书的预设密码。

6.5.3.3 查看异常显示

清除仪器故障后，按下..复位..并持续3秒，清除异常信息，然后按..返回..键返回主页面A。



6.5.3.4 用户设置

在页面..D..中，轻触..****..，用弹出的键盘输入正确密码，按..回车..进入页面E，仪器出厂默认密码为..1111..。修改该密码，请参阅后续说明。

在仪器待机状态下，按下..即刻测量..持续3秒，即刻启动测量；
在仪器待机状态下，按下..初始装液..持续3秒，即刻启动初始化；一般在安装调试时和更换试剂后使用，日常使用中不使用此功能，在长期停机前，使用本功能用蒸馏水冲洗所有管道。
按..设定清洗周期设置..进入页面F；按..下页..进入页面G。按..返回..返回页面A。
图示A、B、C都可以修改，标一均为蒸馏水，标一值A设置为0.0，标二值B根据所使用的标二溶液浓度进行设置，报警值C根据实际需要设置，当历史数据和测量数据大于该值时，相应的数据会闪烁显示，同时，C值也是本设备4～20mA数据输出时，20mA相对应的值。
图示D为采用本设备通用串口协议时，远程定时控制设备启动的时间，仅当天一次有效，如通
在设置结束后，一定要按..返回..键返回页面A，以防误操作。

页面F
按前述方法轻触数据，修改系统值；按..下页..进入页面G；按..返回..返回页面E。
在仪器待机状态下，按..即刻标定..即刻启动标定程序。一般在更换试剂后，或者在测量数据偏差较大时，启用..即刻标定..，自动校准周期推荐使用5天，当标定间隔设置为99天时，仪器将取消自动校准功能。
在仪器待机状态下，按..即刻清洗..即刻启动清洗程序。当发现计量管较脏时，可以启动..即刻清洗..功能。本仪器的清洗效果一般，推荐自动清洗间隔为99天，当清洗间隔设置为99天时，仪器将取消自动清洗功能。当设备计量管较脏时，请及时进行手动刷洗。
清洗时间与标定时间差距建议控制在2小时以上。
图示A值为远程定时校准时间，F值为远程定时清洗时间，其解释同页面E中的D值。

轻触..时间间隔..键，进入页面H进行时间间隔采样周期设置；
轻触..整点采样..键，进入页面L进行整点采样周期设置；
整点时间和时间间隔模式只能有一种有效，不能同时生效。
按..时钟..键，进入相关页面进行时钟修改；
点击..单独..，可以交替显示单独和联动，当选择联动时，可以通过其他外围设备的开关量输入给设备X2，从而实现设备由外围设备控制功能。
按..上页..键进入页面E。
在待机状态下，通过修改A（1～6）和B（在0～2间）值，可以选定相应的量程。
表6.1 量程选择及标2推荐使用的浓度

轻触第一行..****..，在弹出的键盘上输入新密码回车后，再轻触第二行的..****..，再次输入相同的新密码回车，仪器接受修改后的新密码后，会发出..嘀..的短暂蜂鸣声，表示密码修改成功；

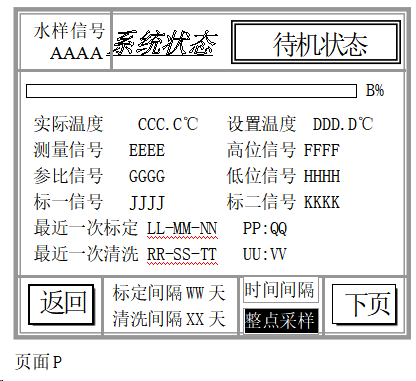

6.5.3.5 监控

显示仪器状态和系统内温度，如果仪器在运行中，系统状态栏将显示相应操作，并在下面的进程条中，显示进程完成的百分比，此进程条只能大致反映整个测量分析周期进程，与实际完成进度可能会有一定偏差；
显示设备相关光电信号，在待机状态下，一般设备的测量信号在2900-3500左右，高位/低位信号都在1800～2000；当高位或低位信号任一信号在1300以内时，仪器将停止运行且无报警信息;同时计量管有液体时，高地位信号至少有一个低于700，否则蠕动泵会一直转动！
显示设备最近一次标定和清洗的时间；
显示标一、标二和水样测量光电信号；
显示设备标定间隔和清洗间隔以及采样模式；
按..返回..键进入主页面A，按..下页..键进入历史报警记录页面Q。

按..上页..键进入页面P，按..返回..键进入主页面A。
显示最近十次的历史报警记录，当页最上面的信息是最新的报警信息。
6.5.3.6 维护设置
在页面..D..中，输入正确密码进入页面Z，仪器出厂默认密码为..5555..。修改该密码，请参阅后续说明。

轻触..手动..键，仪器处于调试检验状态，用于单独调试检验设备上的各个部件，此状态下，仪器上的任何自动程式将不能启动 ；
轻触..测量..键，仪器处于自动测量状态。手动、测量状态只能有一种有效。当维护人员调试检验结束后，请一定要在按..返回..前选择..测量..状态，否则仪器将一直处于..手动..状态。
当仪器断电后，无论断电前仪器处于..手动..还是..测量..，仪器在重新上电后都会自动置于..测量..状态。
当仪器异常报警时，如果直接在页面C中执行了..复位..操作，则仪器将会自动判断仪器内残液情况并予以排除；若报警时，在仪器复位前，先进入页面Z中选择了..手动..;，而后再对仪器复位的话，则仪器内的残液将不能自动排空，此时，需要在..手动..状态下，手动排除残液。
按..尾页..进入页面X；按..下页..进入页面Y；
在调试结束后，选择..测量..并按..返回..进入主页面A。
请在设置结束后，一定要按..返回..进入主页面A，以防人为误操作。
在..手动..状态下，可以手动选择各相应阀位。所有上述八个阀位只能有其中一个阀位有效。
阀校准：一般仅在生产调试时使用，或在更换选择阀后使用。在手动状态下，先选择..阀校准..，当..阀校准..背景为黑色后，再用手按住..阀校准..不松手，直到听到阀内发出..咔咔..声为止，赶快松手，此时，阀即调校完成。在正常情况下，请不要经常使用本功能。
当需要检查某个阀位是否正常时，一般可以选择相应阀位，如试剂A，然后启动泵..快正转..或..慢正转..，看相应试剂是否能顺畅吸入；或者启动..快反转..，看相应试剂管内是否有很顺畅的气泡排出。
页面中的D表示设备冲洗液的进液次数，该值可以在1～4间设置，数值越大，设备内残留液体对测量结果的影响越小，但是会增加标一的用量，一般建议设置在2即可。
在系统内有残液需要手动排空时，请执行以下循环：..手动...消解阀....快正转....泵停后选择废液阀....快反转....泵停后再选择消解阀..;如此循环，直至排空。
手动状态下，在本页面启动快正转、慢正转或快反转，检查蠕动泵动作是否正确。

待机状态下，在本页面可启用蒸馏和不蒸馏操作，此功能为选项，常规设备不具备此功能。
手动状态下，在本页面启动潜水泵，检查潜水泵是否正确工作或相应端子是否有AC220V输出。
在现场安装设备时，一般需要手动启动潜水泵，以调节采样管内压力。
手动状态下，在本页面启动加热器，检查加热器是否正确工作。严禁空管长时间加热。只有具有蒸馏功能的设备才有效。
上排温度为测量池实际温度，下排温度为加热蒸馏控制温度，一般设置在50℃，严禁修改。
加热时间为从温度到达设置温度时计时，需要加热蒸馏的时间，一般设置在5～10min即可，只有具有蒸馏功能的设备才有效。
显色时间为测量池比色时间，一般设在5min即可。
整定可以使加热温度更稳定，一般不要手工操作，仪器会自动进行整定。
液位开关，可以根据实际情况选择有无连接外部开关控制量。该开关量输入请连接PLC的X0。
采样延时，表示采样时刻到达时，潜水泵先开始工作，工作20秒（可在不小于3s的时间内任意设置）后，仪器才启动工作，该功能主要是避免水样样品滞后。
按..下页..进入页面X，按..上页..进入页面Z。

仪器显示值=仪器实际测量值x校正系数B.BB+修正值CCC.CC。
维护设置密码请在本页修改，具体方法同6.5.3.4。
通过修改AA值，选择不同的通讯协议，不同厂家授权了不同的数值。
..系统状态栏..及..复位..键同页面C。
按..上页..进入页面Y，按..首页..进入页面Z。

第七章  故障维修

仪器在异常时会蜂鸣报警，并中断所有正在运行的程序，直到排除仪器故障后进行复位操作，仪器才能恢复正常运行。
