这里介绍:阳健在线水质监测仪在线pH计的安装说明、电极安装方式及注意事项、接线说明、PH校准标定、高低点继电器输出设置、注意事项、常见问题解答；希望可以帮忙大家！
一 在线SD34F-pH计技术参数：
测量对象 | pH | ORP |
量程 | 0~14pH | -1200~1200mV |
分辨率 | 0.01pH | 1mV |
精确度 | ±0.05pH | ±1mV |
稳定性 | ＜0.02pH / 24H | ＜2mV/24H |
电极校准 | 两点自动校准 | / |
温度补偿方式 | 手动或自动温度补偿 | / |
开关控制 | 高点、低点两路继电器 | |
继电器规格 | AC250V/3A | |
模拟信号 | 4-20mA输出，最大负载500Ω (可选配第二路4-20mA输出，变送温度值)
| |
通讯接口 | RS485(选配) | |
电源 | AC220V 或DC24V | |
额定功率 | 5W | |
输入阻抗 | ＞1x1012 Ω | |
尺寸 | 96x96x97 mm | |
开孔尺寸 | 86x86mm | |
显示方式 | 高性能中文液晶，阳光下可视 | |
工作条件 | 环境温度: -25 ~ 75℃ 空气相对湿度: ≤90% 除地球磁场外周围无强磁场干扰 | |
二 在线SD34F-pH计安装说明
在仪表柜或安装面板上开出一个86x86mm的安装方孔，将仪表插入安装孔，固定螺丝，如下图所示。
.jpg "SD34F-PHM仪表安装")
常见电极安装方式示意图：
.jpg "SD34F-PHM电极安装方式")
建议沉入式安装方式；如果现场不得不选择管道式安装，电极安装位置请选择管道低处，做个 U 型蓄水确保探头长期在液体里面。
注意事项:
1、请不要把PH电极直接投入水中，应使用电极安装支架或流通杯。（适用于沉入式安装或流通式安装）。
2、安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入PH电极中，造成PH电极电缆线短路。
3、如需接长电极的电缆线，请选用专用的电极缆线，加长时注意小心剥线和接线（切勿用普通线延长电极线，否则会造成测量错误）。
三 阳健在线SD34F-pH计接线说明
四 在线SD34F-pH计校准标定

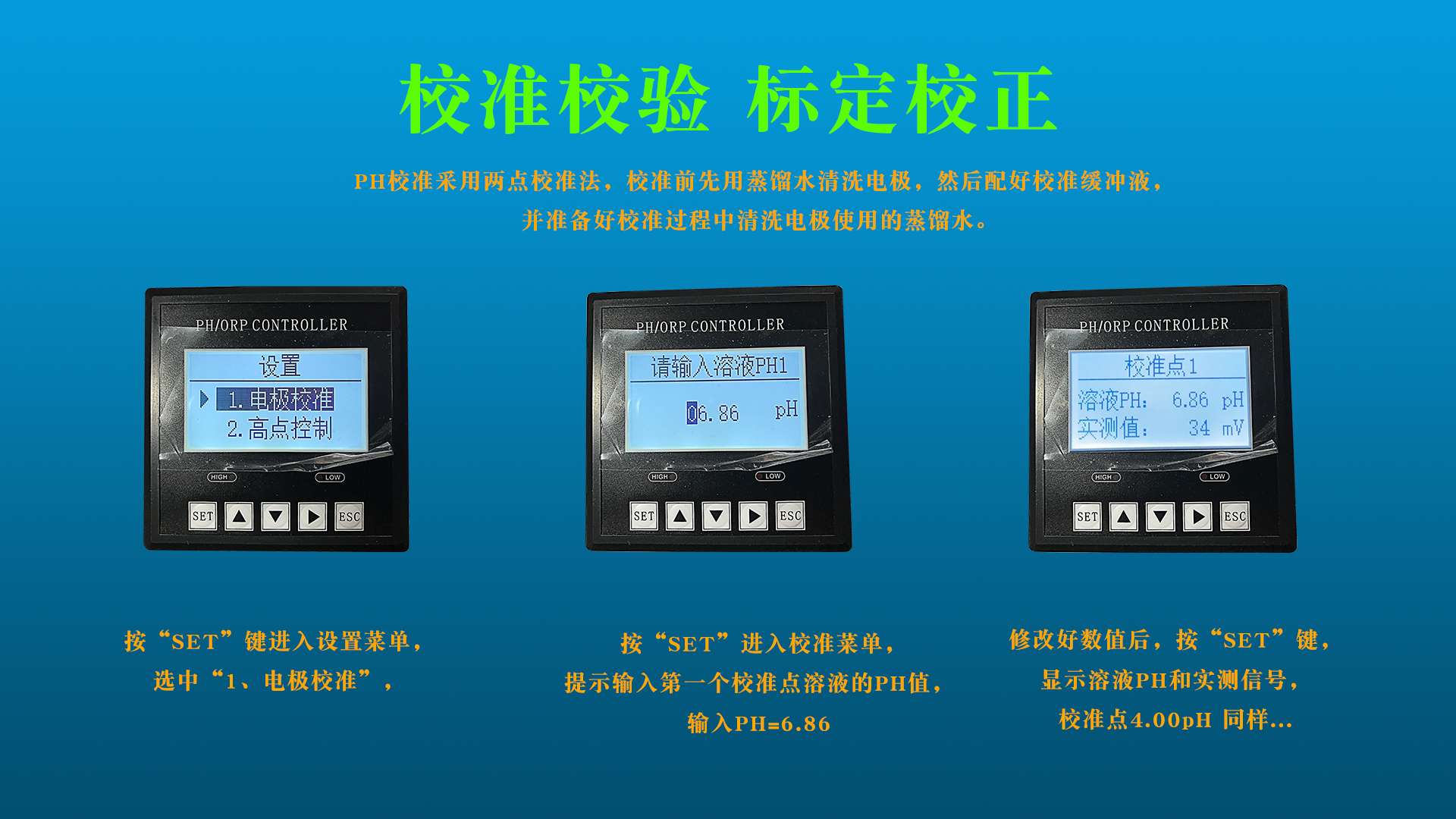

PH校准采用两点校准法，校准前先用蒸馏水清洗电极，然后配好校准缓冲液（配置校准缓冲液切勿使用自来水，有可能无法校准或校准不准确），并准备好校准过程中清洗电极使用的蒸馏水。校准过程如下：
正常的玻璃电极在固定的PH值的溶液中的信号电压值如下表所示：
理论PH值与mV值对应关系 T=25℃
电位差计（mV） | 标称PH | 电位差计（mV） | 标称PH |
414.12 | 0.00 | -414.12 | 14.00 |
354.96 | 1.00 | -354.96 | 13.00 |
295.80 | 2.00 | -295.80 | 12.00 |
236.64 | 3.00 | -236.64 | 11.00 |
177.48 | 4.00 | -177.48 | 10.00 |
118.32 | 5.00 | -118.32 | 9.00 |
59.16 | 6.00 | -59.16 | 8.00 |
0.00 | 7.00 | 0.00 | 7.00 |
五 在线SD34F-pH计的高低点继电器输出设置
仪表带有高点控制和低点控制两路继电器用于PH或者ORP的控制。仪表所带的继电器是无源干接点，需要外部串接电源。继电器控制带有回差功能，如不需要回差功能，可将回差值设为0。
高点继电器的控制逻辑是：当测量值大于高点控制值时，继电器闭合，当测量值小于高点控制值减去回差值时，继电器断开。
低点继电器的控制逻辑是：当测量值小于低点控制值时，继电器闭合，当测量值大于低点控制值加上回差时，继电器断开。
应用举例：
1、加酸控制，要求当PH值大于8.00时闭合继电器加酸调节，当PH值降低到5.00时停止加酸。
使用高点继电器，高点控制值设为8.00，回差值8.00-5.00 = 3.00
2、加碱控制，要求当PH值小于5.00时闭合继电器加碱调节，当PH值大于8.00时停止加碱。
使用低点继电器，低点控制值设为5.00，回差值8.00-5.00=3.00
注意：仪表内部继电器为小功率继电器，如果需要控制大电流高电压的设备，请外加中间继电器或交流接触器。
六 在线pH计使用注意事项
1、第一次使用或长期停用的电极，使用前请在3mol/L KCL溶液中浸泡24小时以上。并配合仪表校准。
2、测量时，应先在蒸馏水中（或去离子水）洗净，并用滤纸吸干水分，防止杂质带进被测液
3、检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。
4、应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。
5、使用时间较长的电极，它的玻璃膜可能变成本透明或附有沉积物，此时可 用盐酸洗涤，并用水冲洗。
6、电极需要经常清洗，并配合仪表校准。
7、校准时，请将仪表先通电预热半小时到一小时。
8、在保养良好的情况下，电极一般可以使用一年左右，请注意及时更换。
9、仪表内的继电器为小电流继电器，如需控制大电流设备，请外加更大电流的控制设备。
10、延长电极线需使用专用的低阻屏蔽线，不能用普通的屏蔽线，否则会造成无法测量，一般不建议用户自行延长。
介绍:阳健在线pH计的安装说明、电极安装方式及注意事项、接线说明、PH校准标定、高低点继电器输出设置、注意事项、常见问题解答
七 在线pH计常见问题解答
1、仪表不能校准？
答：标准溶液配制不正确或者电极损坏。
2、电极反应较慢？
答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗。冬天慢属正常现象。
3、无控制信号输出？
答：检查屏幕是否处在正常模式。在设置界面下，控制信号输出不改变，且不响应rs485通信。
4、感觉测量值不准？
答：将电极取出按说明书清洗并校正，如在校正过程中无法校正，请尝试更换电极。
5、数值跳动不稳？
答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或做好屏蔽措施。
